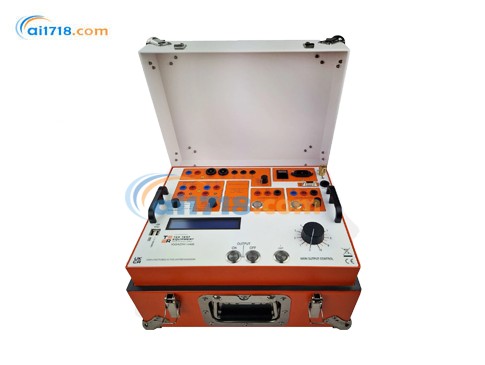

英国T&R 100ADM MK6二次电流注入测试仪-爱仪器仪表网

英国T&R 100ADM MK6二次电流注入测试仪由爱仪器仪表网代理，本产品是一款用于保护系统的多功能、*的测试装置，提供广泛的输出和全面的保护。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

100ADM MK6功能特点

清晰简洁的用户界面
0-100A 输出电流
电流限制模式实现精细电流控制
真有效值测量，带单周期捕获记忆电流表
多功能自动量程计时系统
辅助交直流输出
大型背光液晶显示屏
热保护和过流保护
紧凑便携
自动电源电压选择

100ADM mk6 为调试和维护工程师提供了灵活的保护系统测试平台。其面板布局直观易懂，用户界面简洁，所有功能状态一目了然，无需复杂菜单操作。

该装置提供多种输出，可注入低至数毫安至高至 100A 的电流。*高 240V 的电压输出可测试高阻抗电流继电器和电压继电器。提供四个真有效值测量量程，仪表满量程（及脱扣水平）可独立于输出抽头设置。所有输入和输出均采用行业标准安全连接器，确保便捷性、可靠性和安全性。

100ADM mk6 沿用了前代产品的经典用户界面，但新增了可*测量单周期有效值的全新测量系统。此外，新增的电流限制模式可实现低电流的精细控制，即使在低阻抗负载下也能稳定输出。该模式还可辅助测试广泛应用于 11kV 环网单元的自供电过流保护装置。

装置配备灵活的双通道计时系统，可快速、高精度地测量脱扣时间、复位时间和重合闸时间。计时器支持自动量程，测量范围从 1ms 至 99999.9s。

100ADM mk6 的背光显示屏明亮清晰，视角宽广，测试结果可实时显示。

100ADM mk6 的输出保护完善。主输出配备过流、占空比和热脱扣保护；辅助直流电源设有电流限制保护；辅助交流电源则采用保险丝保护。

装置提供带电流限制的 24-220VDC 开关稳压直流电源，为被测继电器供电；同时配备独立可控的 110VAC 辅助电源。

100ADM mk6 应用

欠压 / 过压（IEEE 27/59）
自动重合闸（IEEE 79）
闭锁继电器（IEEE 86）
欠流（IEEE 37）
跳闸继电器（IEEE 94）
瞬时过流（IEEE 50/76）
电压调节继电器（IEEE 90V）
接地故障继电器
IDMT 过流继电器（IEEE 51）
微型断路器
中性点电压位移（IEEE 59G）
方向过流（基本测试）（IEEE 67）
热继电器
CT 磁化曲线

100ADM mk6 规格

主输出

装置的主输出有四个抽头，可选择*高 240V 的输出电压和*高 100A 的输出电流。

量程	电流（A）			输出 @230V
	连续运行	5 分钟运行 *	1 分钟运行 *	开路电压	负载电压
10V	33	67	100	10.5V	8.7V@100A
35V	10	20	30	36V	32V@30A
100V	3	6	10	108V	99V@10A
240V	1	2	3	276V	259V@3A
240Vdc	1	2	3	-	-

* 每次运行后需关闭 15 分钟，基于环境温度 25°C。

电流限制模式

主输出支持电流限制模式，可精细控制高达 10A 的输出电流，也可对低阻抗负载（如数字继电器）实现*电流控制。

量程	电流（A）				输出 @230V
	短时	连续	5 分钟	2 分钟	开路电压	负载电压
10V	10	3	6	10	8.6V	5V@5A
35V	3	1	2	3	29V	13V@2A
100V	1	0.3	0.6	1	88V	40V@0.6A
240V	0.3	0.1	0.2	0.3	224V	130V@0.2A

辅助交直流输出

提供带电流限制保护的开关式隔离辅助直流电源，为被测继电器供电；同时提供 110Vac 辅助输出用于测试。

直流稳压输出	24V, 48V, 60V	1.0A
	110V, 220V	0.23A
固定交流输出	110Vac	300mA

测量

输出通过数字真有效值系统和单周期捕获记忆电流表进行测量 —— 计时器停止且输出关闭时，读数会保留在显示屏上。电流脱扣值设置为所选测量量程满量程的 110%。

量程	分辨率	脱扣电流	精度	采集时间
2.000A	0.001A	2.2A	±0.5%rdg±5d	20ms
10.00A	0.01A	11A	±0.5%rdg±5d	20ms
20.00A	0.01A	22A	±0.5%rdg±5d	20ms
100.0A	0.1A	110A	±0.5%rdg±5d	20ms

计时系统

范围：0-999.999s/9999.99s/99999.9s（自动量程）
分辨率：1/10/100ms
精度：0.01% rdg+2d（电流操作模式 +4d）
触点开路电压：24V
触点短路电流：20mA
直流输入范围：24-240Vdc

每个触点电路自动选择常开或常闭触点，24-240Vdc 直流电压可触发任一计时通道，触点状态由 LED 显示。测试结束后，输出自动关闭以保护被测继电器。

模式	定时器启动	定时器停止
内部启动	按下‘ON’	-
单触点	触点 1 *状态变化	-
双触点	触点 1 状态变化	触点 2 状态变化
电流操作	电流 > 量程的 20%	电流 < 量程的 10%
脉冲	按下‘ON’	200ms

脉冲模式用于对热敏感设备设置电流水平，电流注入持续 200ms。

电源要求

自动选择：115/230V±10%
频率：50/60Hz
单相，*大 1200VA

保护与安全

装置符合 BSEN61010 标准并通过 CE 认证。提供接地端子，用于在变电站环境测试时连接本地接地。

尺寸与重量

尺寸：560×456×265mm
重量：23.9kg

引线组规格

100ADM mk6 配备的引线组包括：

2×5m 25mm² 100A 引线，端接 M10 环形压接端子
2×5m、2×0.5m 2.5mm² 25A 引线，端接 4mm 插头
1×5m 2 芯 0.75mm 引线，端接 4mm 插头

配件

标准配件：操作手册、USB 存储设备、输出引线组、电源线、备用保险丝
可选配件：USB 键盘、100ADM-F 滤波器单元、RB10 电阻箱、用于圆盘感应继电器回退计时的按钮引线

100ADM MK6 电流注入系统产品规格

参数类别	详细规格
主输出
量程	10V（连续 33A，5 分钟 67A，1 分钟 100A） 35V（连续 10A，5 分钟 20A，1 分钟 30A） 100V（连续 3A，5 分钟 6A，1 分钟 10A） 240V（连续 1A，5 分钟 2A，1 分钟 3A） 240Vdc（连续 1A，5 分钟 2A，1 分钟 3A）
开路电压	10V：10.5V 35V：36V 100V：108V 240V：276V
负载电压	10V@100A：8.7V 35V@30A：32V 100V@10A：99V 240V@3A：259V
电流限制模式
量程	10V（短时 10A，连续 3A，5 分钟 6A，2 分钟 10A） 35V（短时 3A，连续 1A，5 分钟 2A，2 分钟 3A） 100V（短时 1A，连续 0.3A，5 分钟 0.6A，2 分钟 1A） 240V（短时 0.3A，连续 0.1A，5 分钟 0.2A，2 分钟 0.3A）
开路电压	10V：8.6V 35V：29V 100V：88V 240V：224V
负载电压	10V@5A：5V 35V@2A：13V 100V@0.6A：40V 240V@0.2A：130V
辅助输出
直流稳压输出	24V/48V/60V（1.0A） 110V/220V（0.23A）
固定交流输出	110Vac（300mA）
测量参数
量程	2.000A、10.00A、20.00A、100.0A
分辨率	0.001A（2.000A），0.01A（10.00A/20.00A），0.1A（100.0A）
脱扣电流	2.2A（2.000A），11A（10.00A），22A（20.00A），110A（100.0A）
精度	±0.5%rdg±5d
采集时间	20ms
计时系统
范围	0-999.999s/9999.99s/99999.9s（自动量程）
分辨率	1/10/100ms
精度	±0.01% rdg+2d（常规模式），±0.01% rdg+4d（电流操作模式）
触点输入	开路电压 24V，短路电流 20mA，自动检测常开 / 常闭，支持 24-240Vdc 触发
操作模式	内部启动、单触点、双触点、电流操作、脉冲（200ms）
电源要求	自动选择 115/230V±10%，50/60Hz，单相，*大 1200VA
保护与安全	CE 认证，符合 BSEN61010 标准过流 / 占空比 / 热保护，电流限制，保险丝保护
尺寸与重量	尺寸：560×456×265mm 重量：23.9kg
配件
标准配件	操作手册、USB 存储设备、输出引线组、电源线、备用保险丝
引线组规格	2×5m 25mm² 100A 引线（M10 环形端子） 2×5m、2×0.5m 2.5mm² 25A 引线（4mm 插头） 1×5m 2 芯 0.75mm 引线（4mm 插头）
可选配件	USB 键盘、100ADM-F 滤波器、RB10 电阻箱、按钮引线
100ADM MK6参数文档
