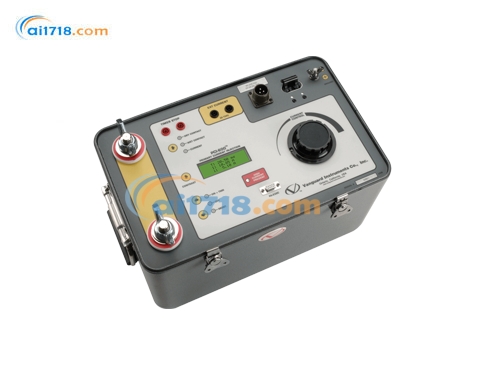

PCI-600一次电流注入式测试设备 PCI-600一次电流注入式测试设备

美国Vanguard　PCI-600一次电流注入式测试设备

型      号：PCI-600一次电流注入式测试设备
品      牌：美国Vanguard
会员价格：面议
联系方式： 010-68940148
在线解答： 价格咨询 技术咨询 维修咨询
立即咨询
美国Vanguard
美国Vanguard

由世界各地电力工程师的精心设计和开发的仪器。 先锋仪器公司（VIC）成立于1991年。目前，我们的28,000平方英尺的设施包括管理，设计与工程和制造业务。自成立以来，VIC的愿景是开发和制造用于测试变电站EHV断路器和其他电气设备的创新测试设备。 VIC第一个产品是一台电脑...[查看更多]

浏览过此产品的用户最终购买了

美国Vanguard PCI-600一次电流注入式测试设备由爱仪器仪表网代理，本产品是一款可编程高电流源，专为公用变电站应用而设计。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

PCI-600

PCI-600一次电流注入式测试设备产品概述

PCI-600 是专为变电站应用设计的可编程交流大电流源，主要用于保护继电器的一次注入测试。该装置还可用于测试热磁式、固态电机保护继电器、塑壳断路器及其他需要大电流源的场景。


PCI-600一次电流注入式测试设备核心功能与特点

  1. 内置计时器

    • 测试保护继电器和塑壳断路器的延时特性。
    • 电流源与计时器在交流电过零点同步启动，检测到干接点 / 电压变化或电流移除时自动停止。
    • 测试结果以毫秒和周波分数显示于 4 行 ×20 字符背光 LCD 屏。

  2. 外部电流输入

    • 支持 0–10 A 外部电流输入，可同时显示内部电流源幅值和外部电流测量值。

  3. 宽范围电流源

    • 通过控制面板旋钮设置 10–600 A 测试电流，实时测量并显示于 LCD 屏。
    • 作为电流源使用时，同步显示电流持续时间。


技术规格

项目 规格 项目 规格
物理规格 尺寸：17 英寸宽 ×12.5 英寸高 ×10.5 英寸深（42.6 厘米 ×32 厘米 ×27 厘米）
重量：46 磅（21 公斤） 		电源输入 交流电压 100–120 伏或 200–240 伏（需在工厂提前设置好），50/60 赫兹
内部电流表范围 100 毫安–1000 安；
精度：读数的 1%，±20 毫安
测量方法：隔离式 CT 		计时器读数范围 1 毫秒–2 小时；
精度：读数的 0.1%，±1 毫秒
外部电流表范围 10 毫安–10 安；
精度：读数的 1%，±2 毫安
测量方法：隔离式 CT 		计时器停表输入 电压输入（24–300 伏，直流或交流峰值），干接点输入，或一次侧电流消失
安全标准 满足 IEC61010（1995）、UL61010A-1、CSA-C22.2 标准 湿度 90% 相对湿度 @40℃（104℉，非冷凝）
温度范围 工作：-10℃–+50℃（+15℉–+122℉）
贮藏：-30℃–+70℃（-22℉–+158℉） 		海拔 2,000 米（6,562 英尺），完全符合安全规范
电缆配置 10 英尺（3.05 米）1/0 AWG 测试引线、电源线、接地线 可选配件 运输箱
质保期 一年的零部件和人工

输出电流与持续时间


120 伏输出 240 伏输出 持续时间
5.6 伏 @100 安 9.5 伏 @100 安 1 小时
5.3 伏 @200 安 9.4 伏 @200 安 5 分钟
4.9 伏 @300 安 9.0 伏 @300 安 2 分钟
4.6 伏 @400 安 8.2 伏 @400 安 1 分钟
4.2 伏 @500 安 7.5 伏 @500 安 30 秒
3.9 伏 @600 安 7.0 伏 @600 安 20 秒

订购信息

型号 描述
9029-UC 110V PCI-600 主机及电缆
9058-UC 220V PCI-600 主机及电缆
9029-SC PCI-600 运输箱

PCI-600一次电流注入式测试设备技术规格

项目 规格 项目 规格
物理规格 尺寸：17 英寸宽 ×12.5 英寸高 ×10.5 英寸深（42.6 厘米 ×32 厘米 ×27 厘米）
重量：46 磅（21 公斤） 		电源输入 交流电压 100–120 伏或 200–240 伏（需在工厂提前设置好），50/60 赫兹
内部电流表范围 100 毫安–1000 安；
精度：读数的 1%，±20 毫安
测量方法：隔离式 CT 		计时器读数范围 1 毫秒–2 小时；
精度：读数的 0.1%，±1 毫秒
外部电流表范围 10 毫安–10 安；
精度：读数的 1%，±2 毫安
测量方法：隔离式 CT 		计时器停表输入 电压输入（24–300 伏，直流或交流峰值），干接点输入，或一次侧电流消失
安全标准 满足 IEC61010（1995）、UL61010A-1、CSA-C22.2 标准 湿度 90% 相对湿度 @40℃（104℉，非冷凝）
温度范围 工作：-10℃–+50℃（+15℉–+122℉）
贮藏：-30℃–+70℃（-22℉–+158℉） 		海拔 2,000 米（6,562 英尺），完全符合安全规范
电缆配置 10 英尺（3.05 米）1/0 AWG 测试引线、电源线、接地线 可选配件 运输箱
质保期 一年的零部件和人工
