美国T&R PCU1-SP MK3 一次电流注入测试系统由爱仪器仪表网代理，本产品是一种多功能一次电流注入测试系统，非常适合稳定性和断路器测试，具有直读 CT 比率和极性测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PCU1-SP Mk3产品概述

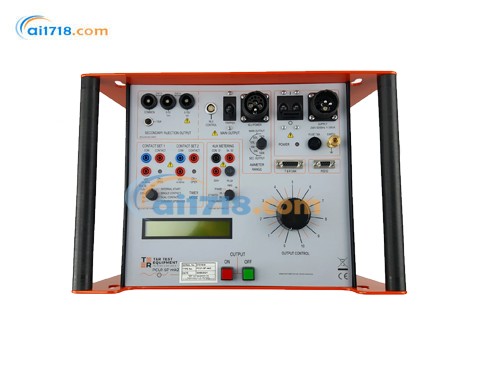

一次电流注入测试装置 PCU1-SP & NLU5000 可选推车

PCU1 系列是中等功率的一次电流注入系统，输出电流高达 5000A。该系统由独立的控制单元（包含所有测量和控制功能）和负载单元（提供大电流输出）组成。PCU1-SP Mk3 非常适合一次电流注入、稳定性测试和断路器测试。此外，它还提供直读式电流互感器变比和极性测试，以及 100A 的二次注入输出。T&R 还提供更高功率的 CU-PS MK2 系统。

功能	PCU1-SP Mk3	CU-PS MK2
一次注入	✓	✓
*大输出功率	11.5kVA（40 秒）	20kVA（5 分钟）
二次注入	✓	✗
CT 变比 / 极性测试	✓	✗

有三种负载单元可供选择，*大输出电流分别为 200A、2000A 或 5000A。除 NLU200 外，每个负载单元都有三个输出抽头，可适应各种负载阻抗。例如，NLU5000 可配置为在 2.3V 范围内提供 5000A 的*大电流，在 4.6V 范围内提供 2500A，或在 9.2V 范围内提供 1250A。

控制单元的额定功率为 11.5kVA，使用脉冲模式时具有 2 秒的 23kVA 过载能力。所有测量均为数字化，并提供记忆功能，可在输出跳闸或关闭时保存电流读数。PCU1 系统具有高精度计时系统，分辨率为 1ms。

PCU1-SP MK3功能特点

*大输出电流 5kA（2 秒过载电流更高）
多功能数字计时系统
真有效值记忆电流表，支持单周期捕获
200A、2000A 和 5000A 负载单元
除 NLU200 外，负载单元提供三档输出
直读式 CT 变比和极性测试
可选推车安装系统
二次注入高达 100A
坚固紧凑的设计

常开或常闭触点的选择是自动的，触点状态显示在前面板上。计时模式适用于过流和欠流设备、重合器、过压和欠压设备、电流脱扣器和断路器。

PCU1-SP Mk3 规格

保护与安全

PCU1 系列和负载单元均通过 CE 认证，符合 BS EN61010 标准要求。系统通过输出端的电子脱扣、电源输入端的断路器和控制单元输出端的保护。负载单元输出端还设有占空比脱扣和热保护。

结果存储

PCU1-SP 的所有测试结果均可存储在 USB 存储设备中。设备配备实时时钟，可对所有结果进行时间和日期标记。记录结果时，首先使用数字电位器和箭头键或可选键盘输入结果注释，然后选择自动存储。

每当计时器停止时，时间、电流和所有其他参数都会添加到 USB 设备上的电子表格文件中。您可以在显示屏上查看当前结果集，或取出 USB 设备并在 PC 上打开文件。所有结果存储在 USB 设备上以测试日期命名的文件夹中，文件以时间命名。此外，设备还可以存储波形的.csv 文件。

电源要求

230V±10%，45-65Hz，单相
*大 11.5kVA（2 秒过载 23kVA）

负载单元电流测量

交流输出电流由真有效值记忆电流表（采集时间 200ms）测量，带 LCD 显示屏。电流测量分为三个量程，分别对应负载单元*大额定值的 10%、50% 和 *。可获得的*大电流由被测对象和输出引线的阻抗决定。

NLU200

量程	满量程	分辨率	精度
10%	20.00A	0.01A	±0.5%rdg+5d*
50%	100.0A	0.1A	±0.5%rdg+5d*
*	200.0A	0.1A	±0.5%rdg+5d*

NLU2000

量程	满量程	分辨率	精度
10%	200.0A	0.1A	±0.5%rdg+5d*
50%	1000A	1A	±0.5%rdg+5d*
*	2000A	1A	±0.5%rdg+5d*

NLU5000

量程	满量程	分辨率	精度
10%	500.0A	0.1A	±0.5%rdg+5d*
50%	2500A	1A	±0.5%rdg+5d*
*	5000A	1A	±0.5%rdg+5d*

* 脉冲模式精度为 ±1.5% rdg+5d

计时系统

PCU1 系统具有灵活的计时系统，带有两个触点输入和 5 种操作模式。每个触点电路自动选择常开（N/O）或常闭（N/C）触点，每个触点输入的状态由 LED 显示。计时通道也可由 24V 至 240V 的直流电压触发。

计时器满量程	999.999s
计时器精度	±0.01% rdg+2d（电流模式 + 4d）
触点开路电压	24V
触点短路电流	20mA
直流输入范围	24-240Vdc

计时器模式	计时器启动	计时器停止
内部启动	‘启动’按钮	触点
单触点	触点 1	触点 1
双触点	触点 1	触点 2
电流操作	**I>20% 量程	I<20% 量程 / 持续 1
脉冲模式 0.2s*	‘启动’按钮	0.2s
脉冲模式 0.5s*	‘启动’按钮	0.5s
脉冲模式 1s*	‘启动’按钮	1s
脉冲模式 2s*	‘启动’按钮	2s
关闭	设置位置	-

* 脉冲模式下，电流施加到负载的*大时间为指定时间。如果在脉冲时间内触点组 1 状态改变或电流降至量程的 20% 以下，计时器将停止。
** 电流操作模式用于无辅助触点的断路器计时。当电流超过所选量程的 20%（例如，NLU5000 的 500A 量程为 100A）时，计时器启动。电流下降时，计时器停止。

二次注入输出

输出范围	连续电流	间歇电流
		5 分钟接通 *	1 分钟接通 *
0-5V	33A	67A	100A
0-15V	10A	20A	33A

* 所有接通时间后必须有 15 分钟的断开时间

10.00A	10.5A	0.01A	±0.5%rdg+5d
20.00A	21A	0.01A	±0.5%rdg+5d
100.0A	105A	0.1A	±0.5%rdg+5d

控制单元标准配件

电源线（5 米）
负载单元电源和测量引线（5 米）
操作手册
备用保险丝

尺寸与重量

型号	尺寸（宽 × 高 × 深）	重量
PCU1-SP Mk3	450×275×305mm	26kg
NLU200	450×275×370mm	49kg
NLU2000	450×275×370mm	50kg
NLU5000	450×275×370mm	60kg

温度范围

存储温度：-20°C 至 60°C
工作温度：0°C 至 45°C

可选负载单元规格

有三种负载单元可供选择，提供不同的输出电流范围。

NLU200 负载单元间歇额定值

电压 *	电流
	持续	2 分钟	40 秒
60V	40A	120A	200A
120V	20A	60A	100A

NLU2000 负载单元间歇额定值

电压 *	电流
	持续	5 分钟	1 分钟	40 秒
4V	600A	1200A	1800A	2000A
8V	300A	600A	900A	1000A
16V	150A	300A	450A	500A

NLU5000 负载单元间歇额定值

电压 *	电流
	持续	5 分钟	1 分钟	40 秒
2.3V	1500A	3000A	4500A	5000A
4.6V	750A	1500A	2250A	2500A
9.2V	375A	750A	1125A	1250A

*230V 电源下的开路电压

可选输出引线组规格

类型	长度	截面积	端子
2000NAL	1m 至 5m	280mm²	铜排
3000NAL**	1m 至 3m	420mm²	铜排
5000NAL**	1m 至 3m	560mm²	铜排

PCU1-SP Mk3 便携式断路器测试装置产品规格

参数类别	详细规格
功能对比
一次电流注入	PCU1-SP Mk3：✓ CU-PS MK2：✓
*大输出功率	PCU1-SP Mk3：11.5kVA（40 秒） CU-PS MK2：20kVA（5 分钟）
二次电流注入	PCU1-SP Mk3：✓ CU-PS MK2：✗
CT 变比 / 极性测试	PCU1-SP Mk3：✓ CU-PS MK2：✗
负载单元规格
NLU200	量程：10%（20.00A）、50%（100.0A）、（200.0A）分辨率：0.01A（10%）、0.1A（50%/）精度：±0.5% rdg+5d（连续模式），脉冲模式 ±1.5% rdg+5d
NLU2000	量程：10%（200.0A）、50%（1000A）、（2000A）分辨率：0.1A（10%）、1A（50%/）精度：±0.5% rdg+5d（连续模式），脉冲模式 ±1.5% rdg+5d
NLU5000	量程：10%（500.0A）、50%（2500A）、（5000A）分辨率：0.1A（10%）、1A（50%/）精度：±0.5% rdg+5d（连续模式），脉冲模式 ±1.5% rdg+5d
计时系统规格
计时器满量程	999.999s
计时器精度	±0.01% rdg+2d（常规模式），电流模式 + 4d
触点开路电压	24V
触点短路电流	20mA
直流输入范围	24-240Vdc
二次注入输出规格
输出范围	0-5V（连续 33A，间歇 67A/100A） 0-15V（连续 10A，间歇 20A/33A）
电流精度	±0.5%rdg+5d（10.00A/20.00A/100.0A）
尺寸与重量
PCU1-SP Mk3	尺寸：450×275×305mm 重量：26kg
NLU200	尺寸：450×275×370mm 重量：49kg
NLU2000	尺寸：450×275×370mm 重量：50kg
NLU5000	尺寸：450×275×370mm 重量：60kg
温度范围	存储：-20°C 至 60°C 工作：0°C 至 45°C
可选负载单元间歇额定值
NLU200	60V：持续 40A，2 分钟 120A，40 秒 200A 120V：持续 20A，2 分钟 60A，40 秒 100A
NLU2000	4V：持续 600A，5 分钟 1200A，1 分钟 1800A，40 秒 2000A 8V：持续 300A，5 分钟 600A，1 分钟 900A，40 秒 1000A 16V：持续 150A，5 分钟 300A，1 分钟 450A，40 秒 500A
NLU5000	2.3V：持续 1500A，5 分钟 3000A，1 分钟 4500A，40 秒 5000A 4.6V：持续 750A，5 分钟 1500A，1 分钟 2250A，40 秒 2500A 9.2V：持续 375A，5 分钟 750A，1 分钟 1125A，40 秒 1250A
可选输出引线组规格
2000NAL	长度：1m 至 5m 截面积：280mm² 端子：铜排
3000NAL**	长度：1m 至 3m 截面积：420mm² 端子：铜排
5000NAL**	长度：1m 至 3m 截面积：560mm² 端子：铜排
其他规格
电源要求	230V±10%，45-65Hz，单相；*大 11.5kVA（2 秒过载 23kVA）
保护与安全	CE 认证，符合 BS EN61010 标准；电子脱扣、断路器、占空比脱扣、热保护
结果存储	USB 存储，支持时间 / 日期标记、CSV 波形文件
标准配件	电源线（5m）、负载单元引线（5m）、操作手册、备用保险丝
