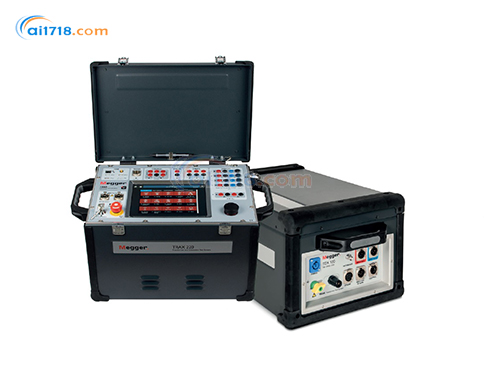

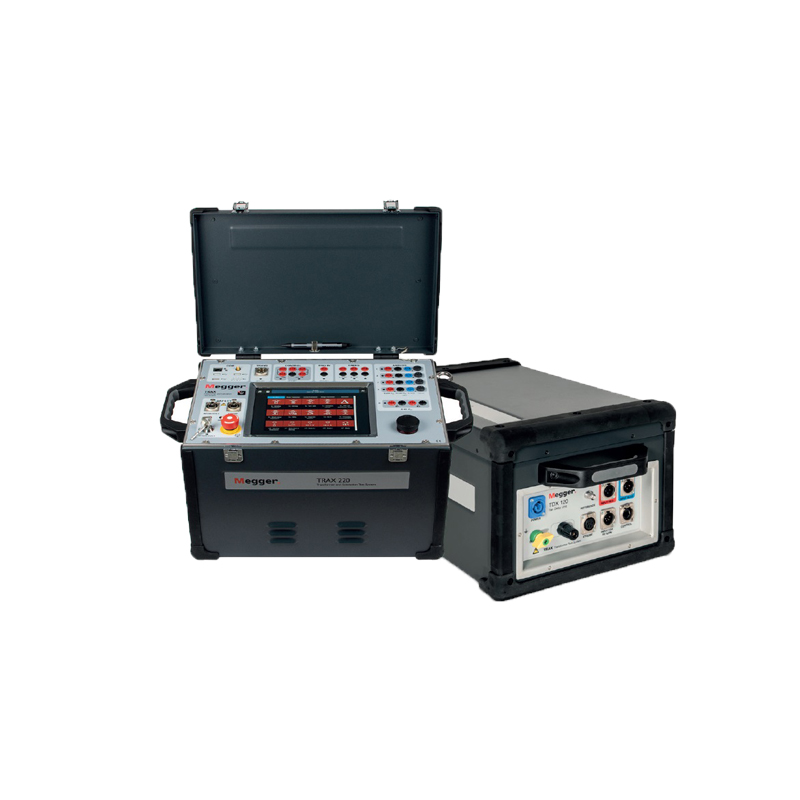

美国MEGGER TRAX220/219变压器及变电站测试系统由爱仪器仪表网代理，TRAX220/219是一款是一款多功能的变电站变压器测试系统，能够取代那些功能单一的测试设备,是一种节约时间、提高效率的新方法。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
TRAX220/219是一款独特的测试系统，能够测试输电变压器、配电变压器、互感器以及其它许多变电站电力设备。
仪器本身*大输出电流可达200 A，*大输出电压可达2200 V，选配件能够将输出增加至2000 A和12 kV，频率可在5Hz—500Hz范围内连续调节。

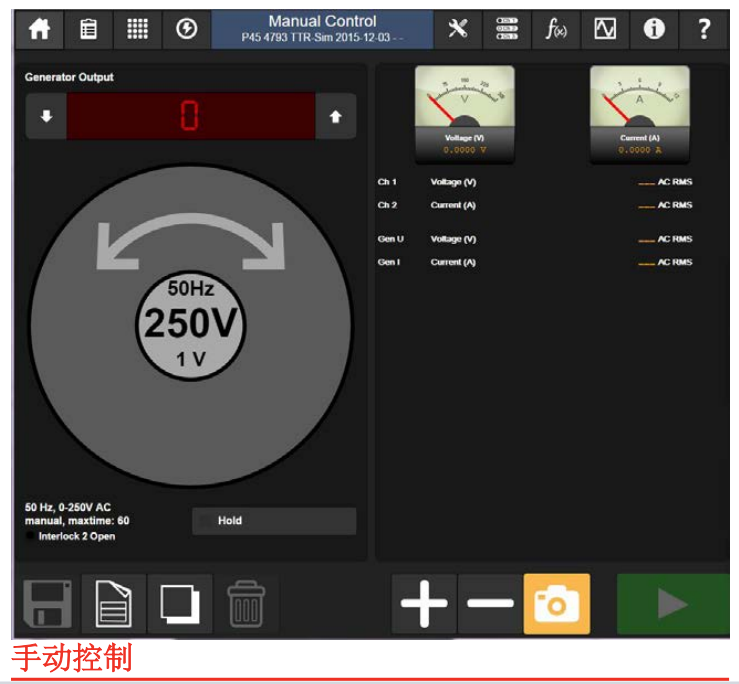

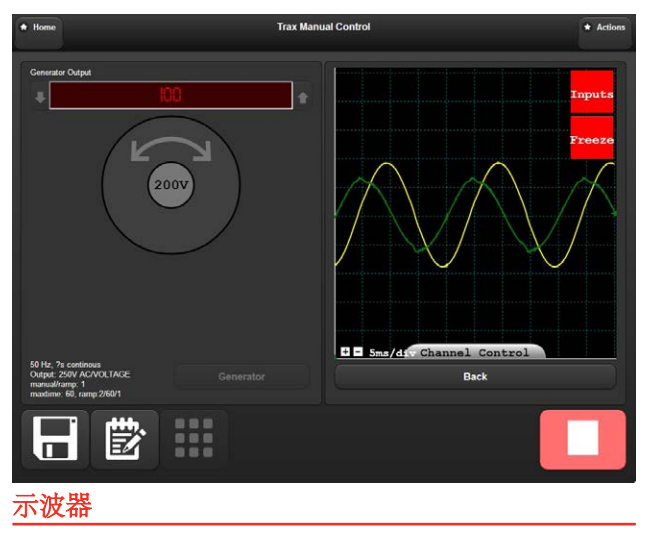

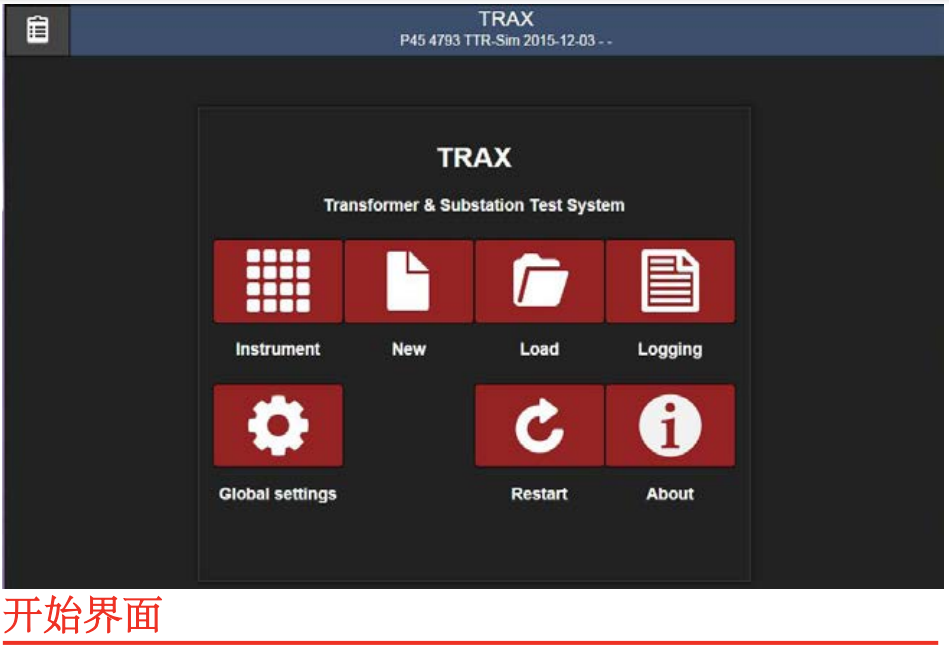

通过集成的触摸屏或使用外部电脑都可以控制仪器。
由于具备了各个等级的电压和电流的*输出和测试能力，TRAX220/219以满足大量的测试需求，如变比测试、励磁电流测试、绕组及触头电阻测试、阻抗测试、介损测试以及以下（但不局限于）高中低压设备的大电流测试：
- 输配电变压器
- 互感器
- 套管
- 低压、中压和高压断路器
- 母线
- 继保设备
- 接地系统
由于仪器可以产生宽量程的电压和电流，并且具备*的电压电流测量能力，因此这种多功能测试仪可用于许多场合。例如：
电力变压器

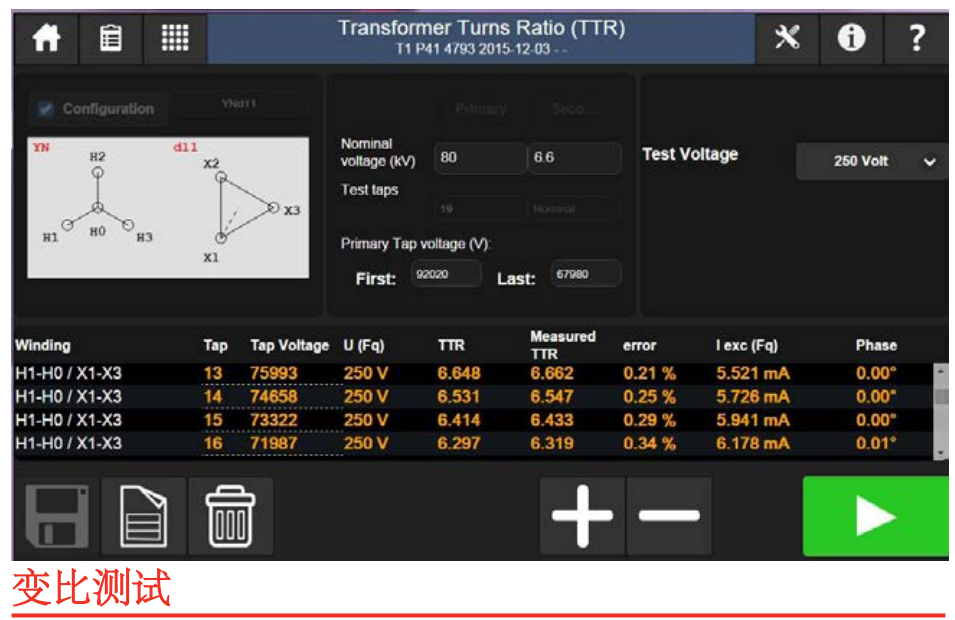

变比和相位测试

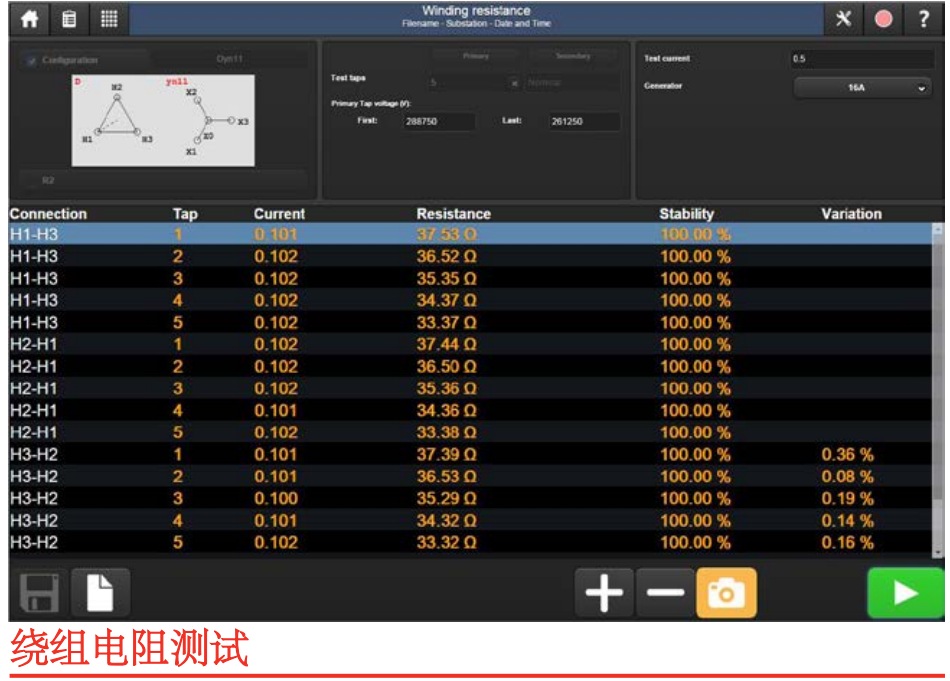

• 绕组直流电阻测试
» 单相测试电流可达100A
» 三相/六绕组可达16A
• 分接开关测试（单相或三相）
» 连续性测试
» 动态电流测试
» 动态电压测试
» 动态电阻测试（申请专利中）
• 消磁（快速高效的消磁方法）
• 磁动势平衡测试

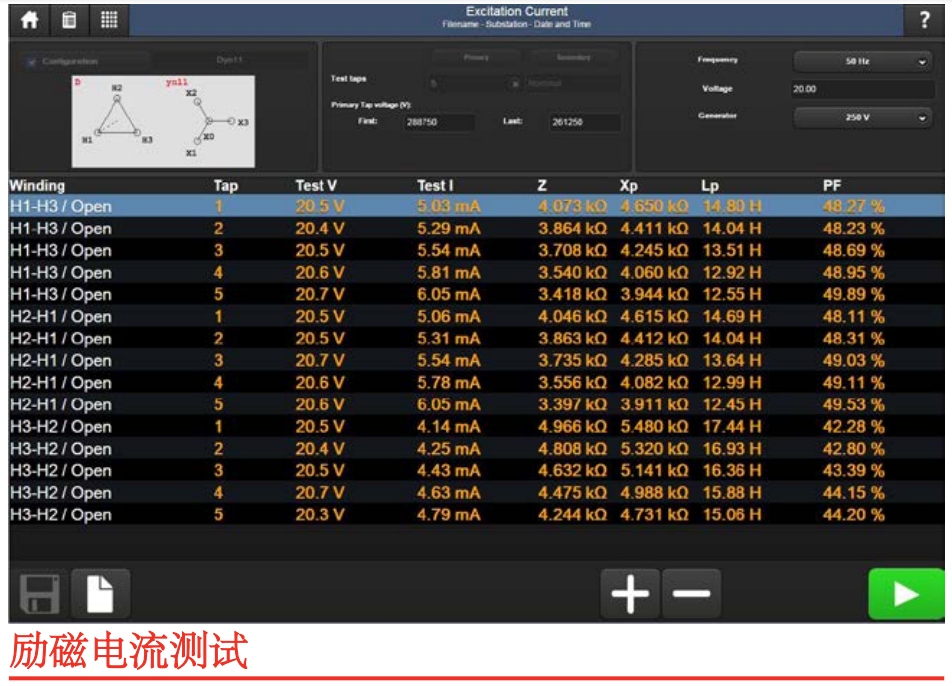

• 励磁电流测试
• 漏阻抗/短路阻抗测试
• 零序阻抗测试
• 杂散损耗频响测试
• 带智能温度校正和电压相关性探测的介损测试
• 电容测试
电流互感器
• 变比、负载和极性测试
• 相位和幅值误差测试
• 励磁特性测试
• 绕组电阻测试
• 二次侧负载测试
• 绝缘耐压测试
电压互感器
• 变比、负载和极性测试
• 相位和幅值误差测试
• 二次侧负载测试
• 绝缘耐压测试
电阻测试

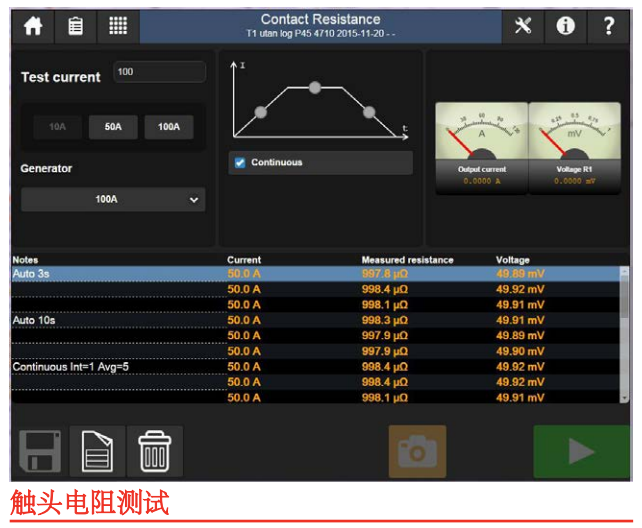

• 触头电阻测试
• 两端接地测试
断路器测试
• 主触头和电阻触头动作时间测试
• 行程测试
• 动作电压测试
• 线圈电流测试
• 触头电阻测试
大电流测试
• 断路器测试
• 常规大电流测试
继保设备测试
• 一次侧和二次侧保护的单相测试（> I、< I、> V、< V、> f、< f）
交流绝缘测试
• 介损测试
• 电容测试
• 升压介损测试
• 1 – 505 Hz 频率范围
TRAX220/219变压器及变电站测试系统特性和优势：
多功能变压器/变电站测试仪
▶ 取代众多功能单一的测试仪
▶ 省去了熟悉多种不同仪器的过程，易于上手

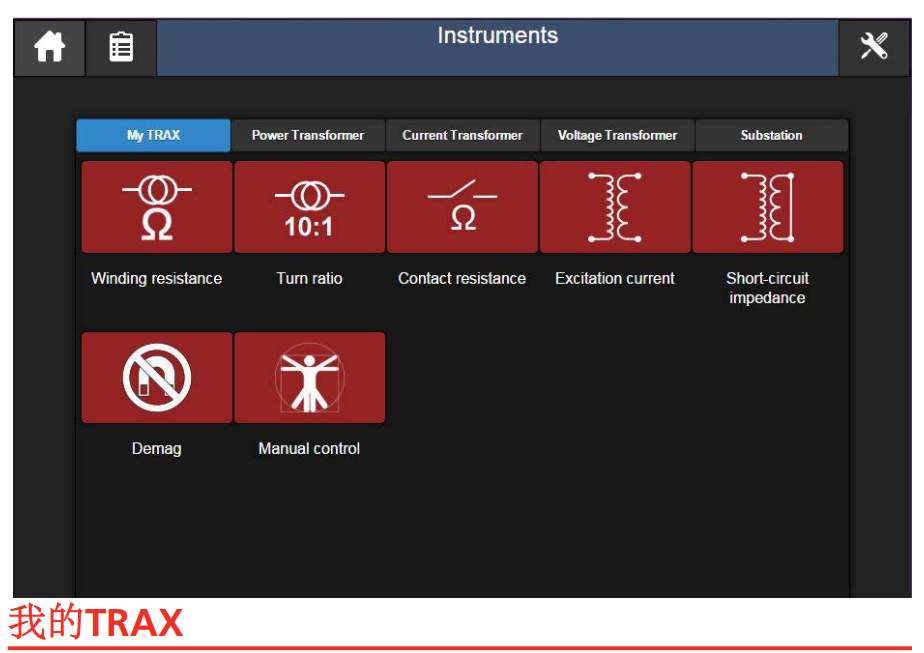

▶ 友好的用户界面有助于减少培训量，缩短测试所需的时间
▶ 设计便携、紧凑，易于运输
可针对不同的测试自由设置输出电压和电流，灵活性强
▶ 交流电流*大为2000 A（选配TCX 200）
▶ 直流电流*大为10 0A
▶ 交流电压*大为12 kV（选配TDX 120）
▶ 直流电压*大为300 V
*先进的诊断测试技术
▶ 三相变压器测试：
» 变比测试
» 直流电阻测试
» 分接开关连续性测试、计时测试以及动态电阻测试
» 励磁电流测试
» 漏阻抗/短路阻抗测试
» 消磁
» 三相测试一次性接线（选配TSX 300）
▶ 电流互感器、电压互感器测试
▶ 高压介损测试（选配TDX 120）
轻便紧凑
▶ TRAX 220主机仅重26 kg，运输重量< 32 kg
▶ 智能电缆技术能够减轻电缆重量
TRAX系列订购信息
| TRAX 主机型号 | TRAX 280 | TRAX 279 | TRAX 220 | TRAX 219 |
|---|---|---|---|---|
| 交流电流输出 | 800 A | 800 A | 200 A | 200 A |
| 触摸屏 | 有 | 无 | 有 | 无 |
| 包含 10 m 电缆的变压器测试应用（包括：标准变压器（AJ-8010X）、手动控制应用程序、附件包 1 和 2） | AJ-19090 | AJ-19190 | AJ-19290 | AJ-19390 |
| 包含 15 m 电缆的变压器测试应用（包括：标准变压器（AJ-8010X）、手动控制应用程序、附件包 1 和 2） | AJ-19091 | AJ-19191 | AJ-19291 | AJ-19391 |
| 包含 20 m 电缆的变压器测试应用（包括：标准变压器（AJ-8010X）、手动控制应用程序、附件包 1 和 2） | AJ-19092 | AJ-19192 | AJ-19292 | AJ-19392 |
| 一次测试应用（包括：仪用变压器（AJ-8030X）、手动控制应用程序、附件包 1 和 3） | AJ-19093 | AJ-19193 | AJ-19293 | AJ-19393 |
| 附件名称 | 规格 | 型号 |
|---|---|---|
| 测试导线组（推荐用于软件包 AJ-8040X） | 4 根 0.5 米红 / 黑 / 黄 / 蓝色测试导线、6 根 2 米红 / 黑 / 黄 / 蓝色测试导线、4 根 5 米红 / 黑 / 黄 / 蓝色测试导线、4 个黑 / 红色海豚夹 | GC-32600 |
| 计时测试导线组（推荐用于软件包 AJ-8040X） | 6 个带香蕉插头的夹子、6 根 10 米黑 / 红色测试电缆 | GC-32610 |
| 控制电缆连接套件（推荐用于软件包 AJ-8040X） | 5 个测试夹、5 个端子排适配器、5 个电缆接线端子适配器、1 个塑料箱 | GA-90010 |
| 推车 | 适用于存放 TRAX 及可选附件（如 TDX120） | AJ-90040 |
| 轻质软质飞行箱 | 用于存放 TRAX（不含附件），TRAX 219/220 装入后重量不足 32kg（符合托运行李重量限制） | GD-31050 |
| 联锁脚踏开关 | 10 米电缆 | GC-31150 |
| 联锁手动开关 | 18 米电缆 | GC-31120 |
| 联锁延长电缆 | 10 米 | GA-01005 |
| 指示灯箱（TIB225） | - | AJ-90030 |
可选仪器
|
仪器名称 |
规格 | 型号 |
|---|---|---|
| 高压单元（TDX120） | 用于介损角正切值、电容和励磁电流测量，硬件连接 TRAX 主机后激活对应软件应用程序 ¹ | AJ-69090 |
| 大电流附件（TCX200） | 含电缆和升流器，进行*高 2000A 大电流一次测试时，可贴近测量对象放置以减少大电流电缆的长度与重量 ¹ | AJ-69290 |
| 三相 / 六绕组开关箱（TSX303） | 用于自动化测量绕组电阻（16A）和变比（250V），支持消磁，含连接电缆和套管电缆 | AJ-69490 |
| 三相 / 六绕组开关箱（TSX303） | 用于自动化测量绕组电阻（16A）和变比（250V），支持消磁，仅含连接电缆 | AJ-69492 |
| 三相 / 六绕组手动开关箱（TSX300） | 简化变比（250V）、绕组电阻（16A）、励磁电流、漏电抗和杂散损耗频率响应（FRSL）测量，不含电缆 ¹，IEC 面板设计 | AJ-69390 |
| 三相 / 六绕组手动开关箱（TSX300） | 简化变比（250V）、绕组电阻（16A）、励磁电流、漏电抗和杂散损耗频率响应（FRSL）测量，不含电缆 ¹，ANSI 面板设计 | AJ-69395 |
| 线路阻抗套件 | 含 TSA230 避雷器单元、TPB230 保护箱、电缆、附件及 TRAX 用 AJ-8050X 软件应用程序，用于 TRAX 安全进行线路阻抗测量 ¹ | AJ-69690 |
| 可变直流电源（B10E） | -¹ | BG-29092 |
| TRAX 校准箱（TCB200） | 仅提供给获得认可的服务合作伙伴 | AJ-90020 |
|
TRAX220/219 变压器及变电站测试系统规格 |
|
|
|
以下规格仅在额定输入电压以及室温（+25°C ±5°C）的条件下成立。 规格可能会无征兆地发生变化。 |
|
环境 |
|
|
应用场合 |
适于用高电压变电站和工业环境 |
|
温度 |
|
|
运行 |
-20°C — +55°C |
|
储存 |
-20°C — +70°C |
|
湿度 |
< 90%相对湿度不结露 |
|
CE- 标识 |
|
|
EMC |
2004/108/EC |
|
LVD |
2006/95/EC |
|
常规 |
|
|
主电源 |
100-240 V, 50/60 Hz (± 10%) |
|
输入电流 |
≤ 16 A 持续 30 A短期 < 60 s |
|
主保险丝 |
F1 和 F2， 25 A |
|
测试地 |
在将电缆连接到仪器前，首先将接地端连接到被 测试品地。 |
|
接地 |
用于在主机和配件之间连接一个额外的接地或 将外部物品如手推车接地。 |
|
尺寸 |
475 x 315 x 330 mm (不含把手) |
|
重量 |
|
|
TRAX 219 |
25kg |
|
TRAX 220 |
26kg |
|
TRAX 280 |
30kg |
|
显示屏 |
|
|
尺寸 |
10.4” |
|
分辨率 |
1024x768 XGA |
|
类型 |
TFT 触摸屏 |
|
对比度 |
1000:1 |
|
亮度 |
1000 cd/m² |
|
输出 |
|
|
|
项目 |
规格 |
备注 |
|
0-2200 VAC |
1A,1分钟 2500 VA (*大值 频率范围： 5-70 Hz |
输出通道平时被一个继电 器隔离，仅在通道被选中 后才会“带电”。 |
|
0-250 VAC / 0-10 AAC |
10 A, 1 分钟 20 A, *大10 s 2.5 A, > 2小时
频率范围： |
|
|
0-200 AAC |
0-200 A/6 V, 1 分钟 频率范围： 45-70 Hz |
TRAX220 |
|
0-800 AAC |
0-800 A/6 V, 30秒 0 - 200 A/10 V, > 2小时 频率范围：45-70 Hz |
TRAX280 |
|
0-16 ADC |
0-16 A, 持续 0-1A, 持续 |
|
|
0-300 VDC |
10 A,1分钟 2.5A，>2小时 |
整流直流，设计用途是辅 助直流电源 |
|
0-100 ADC |
100 A, 1 分钟 70 A, 持续 |
|
|
DC 输出功率 |
*大1000 VA , 持续 *大 50 V 电压 |
|
|
数字输出 |
250 V / 35 A (*大) 2 x 0-10000 s |
控制分接开关和断路器的 运行，内部带有电压和电 流测试功能。 |
|
辅助 |
|
|
|
控制 |
54 V DC |
以太网通信及配件电源。 |
|
电源 |
0-235 V AC |
直接由高功率运放输出， 为配件（TDX / TCX）供电。 |
|
选配 TRAX TDX |
12 kV AC 0-12 kV, 1 分钟 0-12 kV / 300 mA, 4 分钟 0-12 kV / 100mA, 持续 |
|
|
选配 TRAX TCX |
2000 A AC 0-2000 A/2.4 V, 1 分钟 0-1000 A/4.8 V, 1分钟 |
|
|
输入 |
|
|
|
模拟 |
|
|
|
1 2 3 4 |
|
|
|
电流 |
4 x 0-10 A AC / DC |
|
|
电压 |
4 x 250 / 350 V AC / DC |
|
|
R1 R2 |
2 x 0-50 V DC |
用于电阻测试，也可用于40 V RMS以下的交流电压 测试 |
|
传感器 |
|
小信号的模拟传感器输入端 |
|
触发输入 |
|
触头或电压输入 |
|
计时 |
3 x 0-10000 s |
保护测试时所用到的计时器数字输入。 A和B输入分 别是开始和停止。 |
|
计算 / 显示参数 |
|
|
算数预算 |
+, -, *, / |
|
功率 |
P, VA, Q, S |
|
阻抗 |
R (DC), Z, Xp, Xs, Rs, Rp, Ls, Lp, Cs, Cp, 相位 |
|
时间 |
数字信号开始-停止-改变，发生器开始-停止，随事件触发 |
|
用户自定义公式 |
|
|
主电源电压下降 TRAX的规格在230-240 V主电源电压下成立，当电压下降时输 出功率也会降低。 环境温度升高 TRAX 的规格在23 ±5°C是成立，环境温度升高时，*大电流输 出时间会缩短。 |
|
|
测试精度 |
|
|
外部 AC / DC 电压和电流 |
读数的0.05% + 量程的0.05% |
|
内部 DC 电流 |
读数的0.1% + 量程的0.1% |
|
内部 AC 电流 |
读数的0.2% + 量程的0.2% |
|
内部 AC 电压 |
读数的0.2% + 量程的0.2% |
|
通信 |
|
|
以太网口 |
用于外部PC控制仪器，或将仪器连接到外部网络。 |
|
wifi无线连接 |
外部PC或平板可使用无线控制仪器（选配） |
|
USB |
3个多用途USB端 |
|
Megger TRAX220/219/279/280 变压器及变电站测试系统文档 |
|
订购信息
TRAX 220，AJ-19291
200 A 交流输出电流，带集成触摸屏
软件：手动控制和以下基础版变压器测试
软件包：
▪ 绕组直流电阻，包括分接开关连续性
▪ 消磁
▪ 变比
▪ 励磁电流
▪ 短路阻抗（漏电抗）
TRAX 219，AJ-19390
200 A 交流输出电流
软件：手动控制
无触摸屏，仅支持远程操控
标配件
▪ 电源电缆
▪ 接地线 5 m
▪ 测试线组
▪ 电流电缆，2 x 10 m
▪ 高压电缆，2 x 5 m
▪ 固定互锁，2 m
▪ 跳线电缆
▪ 以太网电缆
▪ 基础版软件包
▪ 运输箱
选配件
手推车 AJ-90040
轻便软箱 GD-31050
踩踏式互锁开关 GC-31150
绿色/红色警示灯 AJ-90030
扩展版软件包
高级版变压器软件包，AJ-8020X
包含以下应用：
▪ 分接开关动态电阻测试
▪ 杂散损耗频响
▪ 磁动势平衡
电流互感器/电压互感器软件包，AJ-8030X
包含以下应用：
▪ 电流互感器变比
▪ 电流互感器负载
▪ 电流互感器励磁特性
▪ 极性
▪ 电流互感器变比（电压法）
▪ 电流互感器绕组电阻
▪ 电流互感器耐压
▪ 电流互感器变比（电流法）
▪ 电流互感器变比（低功率）
▪ 电压互感器变比
▪ 电压互感器负载
▪ 电压互感器二次侧耐压
▪ 极性
▪ 电子式电压互感器
变电站软件包，AJ-8040X
包含以下应用：
▪ 断路器分析仪
▪ 低压断路器计时
▪ 单相保护测试
▪ 计时器
▪ 相位计
▪ 接低阻抗
▪ 线阻抗/K因数
▪ 瓦特计

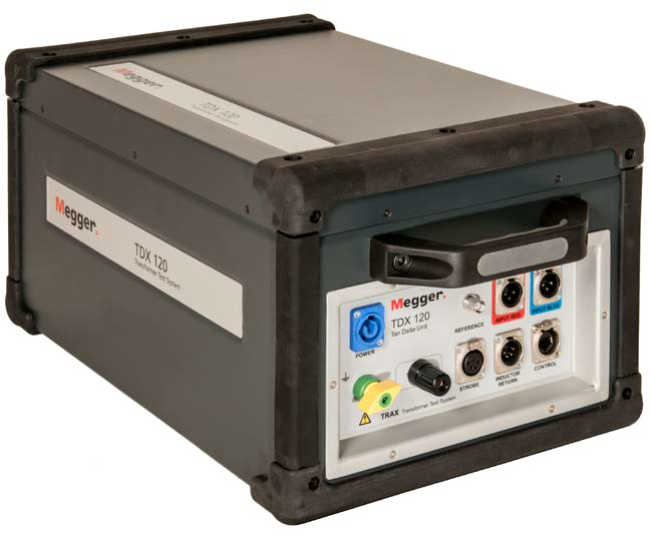

TRAX TDX 120 – 高压介损单元， AJ-69090
还可用于电容和励磁电流测试
TRAX TCX 200 – 大电流配件（电缆+电流放大单元），AJ-69290
进行2000A大电流测试时可将此配件移动到被测试品旁，以减少测试电缆的长度和重量。
TRAX TSX 300 – 3相/6绕组测试自动切换开关， AJ-69390
可用于变比测试（250V）、绕组电阻测试（16A）、励磁电流测试、漏阻抗测试、杂散损耗频响测试和磁动势平衡。
-
