MEGGER TDR500/3

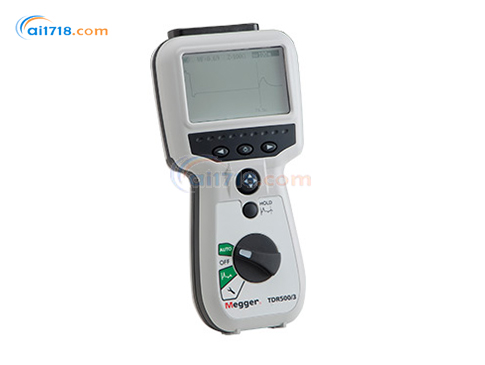

TDR500/3 是一款手持式紧凑型时域反射仪，用于定位金属电缆的故障。其*小分辨率为 0.1 米，*大量程可达 5 千米，具体量程取决于所选的波速系数和电缆类型。
该设备提供四种输出阻抗（25、50、75 和 100 欧姆），且波速系数可在 0.2 至 0.99 之间调节，能够满足各类电缆测试需求。
TDR500/3 设有简洁的选择选项，搭配四向控制开关，为用户提供直观的操作体验。

TDR500/3手持式时域反射仪功能与优势
自动（AUTO）选择功能：可根据所需量程自动选择*有效的参数，助力快速分析时域反射仪的波形轨迹。
光标控制：操作人员可通过清晰的光标，即时测量故障点距离。
波形保持（Trace HOLD）功能：能将波形轨迹保持在屏幕上，这是大多数其他手持式时域反射仪所不具备的功能。
高分辨率显示：超高分辨率结合白光背光和灰度色调，让图形显示屏呈现出清晰生动的效果，帮助用户识别波形轨迹上的关键事件。

TDR500/3手持式时域反射仪核心功能清单
操作简便
自动设置，可即时使用
超快速脉冲，用于近端故障识别
波形保持功能
IP54 防护等级，适应实际工作环境
适用于所有金属电缆对
背光图形单色液晶显示屏（256×128 像素）
显示屏对比度可调节
分辨率可达 0.1 米
适用于电信 TNV-3 电路或 150V CAT IV 电力电路
无需电源阻断滤波器
IP54 环境防护等级
2 纳秒脉冲，用于近端故障定位
自动（AUTO）选项，为每个量程选择增益和脉冲
距离显示单位可切换（米或英尺）
使用 5 节 AA（LR6）原电池供电

TDR500/3订购信息

产品描述	订购代码
时域反射仪（主机）	1002-227
标配附件	-
硬质便携箱	5410-420
微型夹测试线组（1 对）	6231-652
带支架的橡胶保护套	6231-802
用户指南光盘	2002-178
可选附件	-
分芯式带熔丝测试线组（1 对）	1002-015
测试便携袋	2001-322
可伸缩护套带熔丝测试线组（1 对）	1006-511

TDR500/3手持式时域反射计规格

说明	具体参数
备注	除非另有说明，本规格在环境温度为 20°C 时适用
量程	10 米、25 米、100 米、250 米、1000 米、2500 米、5000 米（对应英制：30 英尺、75 英尺、300 英尺、750 英尺、3000 英尺、7500 英尺、15000 英尺）
精度	在波速系数（VF）为 0.67 时，精度为量程的 ±1%±1 个像素
-	注：测量精度仅针对显示的光标位置，且基于波速系数设置正确的前提
分辨率	量程的 1%
输入保护	使用可选的带熔丝测试线组时，本仪器符合 IEC61010-1 标准，可连接至电压高达 150V CAT IV 的带电系统
输出脉冲	开路状态下峰峰值为 5 伏；脉冲宽度由量程和电缆类型决定
增益	每个量程对应固定增益，在手动操作模式下有 3 个用户可选档位
波速系数	可调节范围为 0.2 至 0.99，调节步长为 0.01
发射零点（TX null）	自动调节
背光	按下按键后开启，无按键操作时保持 1 分钟
电池	5 节 LR6（AA）型电池，可使用锰碱性电池或镍氢电池
电池续航	*长可达 14 小时（典型值）
IP 防护等级	仪器设计适用于室内和室外使用，防护等级为 IP54
尺寸	230 毫米 ×115 毫米 ×48 毫米（长 × 宽 × 厚）
重量	0.6 千克
外壳	丙烯腈 - 丁二烯 - 苯乙烯共聚物（ABS）材质
连接器	两个 4 毫米安全接线端子
测试线	（TDR500/3 专用，端子间距 19 毫米）：1 对，长度 2 米，一端为 2 个 4 毫米带护罩连接器，另一端为微型鳄鱼夹
显示屏	256×128 像素图形液晶显示屏

环境要求

环境类别	具体参数
工作温度与湿度	温度：-15°C 至 + 50°C（对应华氏度：5°F 至 122°F）；湿度：无特殊规定（常规工作湿度范围）
储存温度与湿度	温度：-20°C 至 + 70°C（对应华氏度：-4°F 至 158°F）；湿度：无特殊规定（常规储存湿度范围）
