AFQ100A I/Q调制发生器 AFQ100A I/Q调制发生器

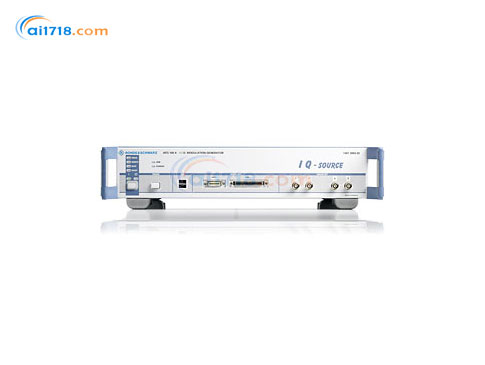

德国R&S(罗德与施瓦茨) AFQ100A I/Q调制发生器

型      号:AFQ100A I/Q调制发生器
品      牌:德国R&S(罗德与施瓦茨)
会员价格:面议
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
德国R&S(罗德与施瓦茨)
德国R&S(罗德与施瓦茨)

1933年成立的罗德与施瓦茨公司(R&S公司) ,七十多年来,在测试与测量、信息技术和通信领域,一直雄踞技术前沿。是欧洲极大的电子测量仪器生产厂商和专业无线通信、广播、信息技术安全技术的领导厂商,以创新、精确和品质享誉世界。我们的业务遍及全球70多个国家。R&S公司总部位于德国,...[查看更多]

浏览过此产品的用户最终购买了
德国R&S(罗德与施瓦茨) AFQ100A I/Q调制发生器由爱仪器仪表网代理,本产品作为矢量信号发生器的调制源,提供了满足形形色色现代通信标准的I/Q信号,用于产生要求的射频信号。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!


产品简介:

•如今,数字通信系统正如火如荼,要求测试设备满足它们提出的新挑战。这类测试设备的一个重要部分是灵活的基带源,以允许对支持多种标准的“艺术级”的接收机进行开发和生产测试
•一个独立的基带源必须满足宽范围的信号要求,此外还要求可变的数字和模拟输出以直接操控DUT
•R&S®AFQ100A作为矢量信号发生器的调制源,提供了满足形形色色现代通信标准的I/Q信号,用于产生要求的射频信号


广泛的应用

•可变的存储器时钟速率(1 kHz 到 300 MHz),可根据有用信号来作*佳调整
•*大高达100 MHz的I/Q带宽,支持200 MHz的射频带宽
•长的信号持续时间,高达256 Msample 或1 Gsample
•模拟I/Q输出(平衡和非平衡)和可选的数字I/Q输出
•可变的模拟输出电平
•多段波形功能,减小不同信号间的切换时间,无需重新装载
•由于集成的时钟速率变换器可*优化地使用存储器,标记输出可以以一个单元存储间隔为步进修改,在Marker修改时无需中断和重新计算输出信号


优异的信号质量

•*的无杂散动态范围 (SFDR) ,典型值83 dBc (1 MHz信号频率,100 MHz 带宽)
•整个100 MHz I/Q带宽内的频率响应典型值为0.05 dB
•多种方式设置IQ的不平衡-可设置分辨率为10ps的偏移,对不同线缆长度作*的调整-可独立设置I,Q的增益和偏移量-相位误差
•可加载的均衡功能,用于I/Q调制器等外部模块的补偿(对所有相关部分实时调整达到*小频率响应)
•通过差分I/Q输出偏置调整直流偏移


连接器和操作

•通过GPIB, USB 和 LAN远程控制
•通过外接显示器或Windows XP远程桌面进入用户界面
•R&S WinIQSIM™用于控制R&S®AFQ100A,产生不同标准的测试信号
•经MATLAB®直接控制
•用于USB设备的USB连接器(键盘,鼠标,存储设备)


产品特点:

•指标非常*的模拟输出
一个通用的I/Q源必须提供高的信号质量。R&S®AFQ100A由于其*优化设计和艺术级的构成,无杂散动态范围(SFDR)达到83 dBc(典型值)。*,新的数字系统带宽越来越宽,使得此类宽带信号的频率响应非常重要。这正是R&S®AFQ100A的优势所在——它具有典型值0.05 dB的线性极高的频率响应。

•系统*优化
然而,即使*的基带性能也不能保证射频信号的*无暇,因为信号输出时的损害(impairments)可能影响信号质量。R&S®AFQ100A有多种特殊功能使这些损害*小,例如,通过可设置的滤波器对非线性频率响应(例如,外部I/Q调制器)的幅度和相位进行补偿。在这种情况下,通过外部程序测量数据,传递给R&S®AFQ100A,随后在输出时为信号加上一个匹配的逆向滤波器,获得整个系统上的线性频率响应和*佳边带抑制。R&S®AFQ100A也提供了对每个信道的电平偏移、延迟和增益的I、Q补偿能力,这样,除了能补偿延迟和外部线缆或其他插入元件所带来的影响外,也可有意改变它们,以测试接收机性能。

•*好的利用存储器
除了*的模拟前端外,R&S®AFQ100A的存储器还别具特色。内部存储器的数据读出速度是用户可选的,能在内部按照有用信号理想地调整。R&S®AFQ100A实时数字化地变换I/Q采样到较高的转换器时钟速率,这个无损耗的重采样使实现固定时钟速率的D/A变换器和*佳的抗混叠滤波器成为可能,提供了理想的信号特性。此外,重采样允许以理论上的*小时钟速率读出数据,这意味着在特定的存储深度时信号持续时间可以保持*大。R&S®AFQ100A存储器管理具有另一个优点:存储间隔为1。换句话说,不管一个波形多长,总能连续的周期输出。以前为产生长度适当的信号需要进行复杂的变换,现在可选择任意的信号长度而无需考虑是否为某种存储间隔的倍数。

•多段波形
R&S®AFQ100A的存储深度允许一些更深入的应用,例如多段波形功能,它允许不同信号间的快速切换。该功能的特别之处在于几种不同的波形已经载入内存,而无需从内部硬盘或外部的控制器重新装载。不同输出模式都支持多段波形不同分段间的快速、无缝切换,从而实现相位连续的传输。在测试接收机时,此功能可避免重新同步。

•差分和数字I/Q输出
由于现代的基带部分通常带有差分输入和输出,R&S®AFQ100A也提供了差分输出作为标准配置,当然,也可切换到传统的非平衡I/Q输出。此外,R&S®AFQ100A还允许为差分输出信号加上高达±2.5 V的直流偏置电压。两种操作模式都允许灵活的电平设置。然而,为了在较低的电平时获得同样优良的信噪比,R&S®AFQ100A配备了可开关的衰减器组,这既可以保证整个动态范围连续可用,同时还得到类似的*大21 dB电平衰减。因此,R&S AFQ100A不仅仅在理想的电平值,还可在很宽的电平范围内提供高的信号质量。

除了灵活的模拟输出外,R&S®AFQ100A还可以选配两路数字输出。*路输出是68引脚的HD-SCSI连接器,以通用的LVDS格式输出数字I/Q信号,*大分辨率均为16位。这路输出直接从内存提取数据,包括时钟信号,因此是驱动D/A变换器的理想选择。第二路输出提供遵循R&S®私有标准的数字信号,这使R&S®AFQ100A成为与其他Rohde & Schwarz设备结合使用的理想选择。

•功能众多且易于操作
虽然R&S®AFQ100A的硬件隐藏在黑盒子里,但它的软件可方便地访问。R&S®AFQ100A具有现代化的图形用户界面,可通过外部显示器、键盘或鼠标直接控制,也可方便的通过网络中的任何一台计算机的Windows XP远程桌面(通过LAN)来操作。
