德国R&S(罗德与施瓦茨) EX-IQ-Box数字信号接口模块由爱仪器仪表网代理，本产品是一个数字接口模块，用来为罗德与施瓦茨的信号发生器、信号分析仪和通信测试仪提供灵活的数字基带输入或输出。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：

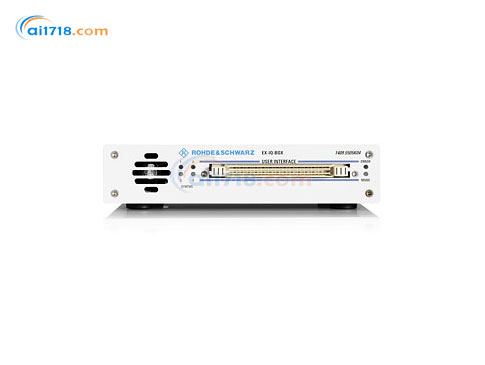

•R&S®EX-IQ-Box是一个数字接口模块，用来为罗德与施瓦茨的信号发生器、信号分析仪和通信测试仪提供灵活的数字基带输入或输出
•该仪器主要用来将罗德与施瓦茨仪器的数字I/Q信号转换成用户自定义或标准的信号格式或反之
•对于用户自定义协议的应用，R&S®EX-IQ-Box可以向被测设备串行或并行传输Ｉ/Ｑ信号，包括可变时钟模式、各种数据速率和不同的逻辑信号电平。被测设备的连接方式简单，通过直接插入R&S®EX-IQ-Box的适配器卡（＝连接卡）实现
•对于标准协议应用，R&S®EX-IQ-Box不仅提供I/Q数据，而且提供相关标准的控制信息。通过配备相关选件， R&S®EX-IQ-Box支持标准协议CPRI™(公共数据包无线电接口）以及 DigRFSM，以定义I/Q传输和基带与RF模块间控制数据的综合接口
•参数可以方便地通过R&S®DigIConf 数字接口配置软件设置
•当配备R&S®EX-IQ-Box时，罗德与施瓦茨矢量信号发生器可提供数字收发信机和其他部件测试所需的真实数字基带信号。因此，它能够覆盖所有常见的*新技术标准，例如LTE、WiMAX™、3GPP（包括HSPA）和自定义信号和效果，如衰落、加性高斯白噪声或Ｉ/Q不理想特性
•R&S®EX-IQ-Box 配上罗德与施瓦茨信号分析仪，能够可靠地对数字基带部件进行分析。作为罗德与施瓦茨通信测试仪的附件，R&S®EX-IQ-Box可作为信号生成和信号评估的多用途数字基带接口

产品特点：

•将数字I/O信号转换成被测设备信号或者将被测设备信号转换成数字I/O信号
•灵活的用户自定义数字I/O接口设置
•包括两块连接被测设备的连接卡（单端式、差分式连接器）
•通过附带的 R&S®DigIConf软件轻松进行接口配置
•R&S®DigIConf中的瞬时记录仪可对生成的数字信号进行可视化控制
•选件支持"数字接口协议CPRI™"(R&S®EX-IQ-Box，model .04）
•选件支持DigRFSM

产品特性：

基本特性
•可供罗德与施瓦茨信号发生器、分析仪和通信测试仪使用的双向数字 I/Q接口
符合标准的数字基带信号
生成所有重要的*新技术标准的测量所需的信号，例如EUTRA/LTE、3GPP FDD、HSPA、WiMAX™、GSM/EDGE等等。（需同时使用R&S®SMW200A或R&S®SMBV100A）
多用途信号处理功能，包括加性高斯白噪声生成和I/ Q不理想特性（需同时使用R&S®SMW200A或R&S®SMBV100A）
衰落模拟（需同时使用R&S®SMW200A）
简单、灵活的将数字基带信号转换成模拟中频或射频信号（需同时使用R&S®SMU200A、R&S®SMBV100A或R&S®AMU200A）
对所有重要的现代标准的数字基带信号进行矢量信号分析，例如EUTRA/LTE、3GPP FDD、HSPA、WiMAX™、GSM/EDGE等等。（需同时使用R&S®FSW、R&S®FSQ、R&S®FSG、R&S®FSV或R&S®FSVR）
*新测试解决方案——用于数字基带接口的宽频带无线电通信测试（需同时使用R&S®CMW500）
•可变信号接口
LVTTL、CMOS 和 LVDS 逻辑标准
包括两块连接被测设备的连接卡（单端式、差分式连接器）
•通过随带的R&S®DiglConf软件轻松进行接口配置（*于R&S®EX-IQ-Box 1409.5505K04)
•面向未来型设计，允许通过增加连接卡使测量的覆盖面达到标准的和用户自定义的接口协议。

用户自定义数字接口协议

•灵活的数据格式
*大数据率100MHz，(200MHz,与罗德与施瓦茨仪器配合可进行重采样)
I和Q的位数可以在4至18位内改变(R&S®EX-IQ-Box 1409.5505K04)
并行和串行传输格式
SDR和DDR数据率
非交织、I/Q、 Q/I交织格式
可选择数位顺序和字对齐
采用补码和二进制位移两种表示方式
I和Q数据取反
正、负逻辑 • 灵活地生成时钟信号
并行格式的*大时钟频率为100MHz，串行格式的*大时钟频率为400MHz
内部和外部时钟参考
可选择时钟相位(90° 步进值)和偏移(±5 ns)

数字接口协议DigRFSM

(需要R&S®EXBOX-B81和R&S®EXBOX-K13/-K15选件)
•利用选件R&S®EXBOX-K13/-K15可以进行DigRFSM3G/v4 RFICs测试
•通过可配置脚本实现硬件和测试案例的灵活配置
•硬件调度程序时间分辨率为6.4 ns
•可以产生PN16和正弦信号作为物理层DigRFSM信号
•接口（DigRFSM v4）测试和有效载荷测试
•DigRFSM专用连接卡 (R&S®EXBOX-B81选件)，用于连接DUT
支持DigRFSM 3G和DigRFSMv4 信号
时钟频率为19.2/26/38.4/52 MHz
GPIO和GPIO分组信号，以及SPI, I2C和RFFE总线，用于与外部设备通信
四个I/O BNC接口，功能灵活（例如触发、标记等）
•带有R&S®EXBOX-K90选件，可以直接重播来自R&S®EX-IQ-Box波形存储器（64MSample）的波形文件
•带有R&S®EXBOX-K91选件，可以同时重播多达4个波形
•记录存储器(R&S®EXBOX-K94选件)可以捕获来自DigRFSM 链接的I/Q数据
•支持 R&S®WinIQSIM2™波形生成软件
1 DigRFSM v4 RFIC 测试选件R&S®EXBOX-K15将在下一个版本R&S®DigiConf中可用

数字接口协议CPRI™

（需使用R&S®EXBOX-B85和 R&S®EXBOX-K10/K11选件，*R&S®EX-IQ-Box 1409.5505K04)
•使用R&S®EXBOX-K10选件可测试 CPRI™无线电设备（RE）
•使用R&S®EXBOX-K11选件可测试 CPRI ™无线电设备控制（REC）
•3GPP FDD (包括 HSDPA, HSUPA, HSPA+)、LTE、WiMAX 和 CDMA2000及用户自定义配置的预定义接口设置
•线路比特速率为1228.8 Mbit/s (=2x), 2457.6 Mbit/s (=4x) ,3072.0 Mbit/s (=5x),4815.2 Mbit/s (= 8 ×),6144.0 Mbit/s (= 10 ×) and 9830.4 Mbit/s (= 16 ×)
•上行链路、下行链路和全双工运行方式
•灵活的或组合的天线多载波(AxC)分配
•天线多载波（AxC)分组
•厂商专用数据
•支持HDLC（上级数据链路控制）
•控制和管理 (C&M): “快速 C&M” (通过以太网实时管理) 和“慢速C&M” (通过HDLC实时管理)
•通过R&S®DigIConf软件轻松进行接口配置
•CPRI™ 专用连接卡，用于对接DUT R&S®EXBOX-B85
支持光纤链路使用的标准小型可插拔（SFP）模块
另有SMA连接器，用于同步监控 CPRI™输出或者提供Rx输入信号
•在R&S®EXBOX-K90选件的配合下，通过R&S®EX-IQ-Box波形存储器(64 Msample)可直接进行波形回放
•利用 R&S®EXBOX-K91选件可进行多波形回放，可同步输出４个波形
•记录存储器(512 Mbyte)可捕捉通过 CPRI™链路接收的Ｉ/Q数据（R&S®EXBOX-K94 选件）
•支持R&S®WinIQSIM2™波形创建软件
