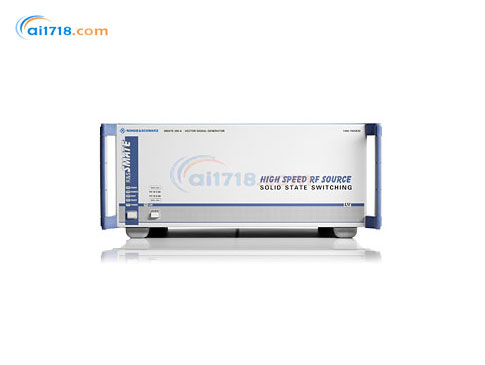

德国R&S(罗德与施瓦茨) SMATE200A矢量信号发生器由爱仪器仪表网代理,本产品基于成功设计R&S®SMU200A之上,但致力于满足生产要求。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
•R&S®SMATE200A没有显示器,前面板也没有按键,所有连接器都在后面板。此外,还优化了设置时间,减少了测试时间
•与R&S® SMU200A一样,R&S®SMATE200A在仅有4U高度的一台仪器里集成了两路完全独立的信号发生器,同时提供了*的RF性能和灵活的基带配置
•R&S®SMATE200A由于其模块化设计而方便的适宜于任何应用,例如,两条信号通路都可以灵活的配置3 GHz 和6 GHz频率选项,也可以配置两个独立的基带源,实时的输出复杂信号,或输出内部任意波形发生器预先计算好的波形
•基带源还带有特别的多段波形功能,实现不同测试信号的快速切换
•R&S®SMATE200A满足生产环境的许许多多的特殊要求,以上只是略举一例
•极短的频率设置时间(< 2ms)和电平设置时间(<2 ms 或<4ms, 与频率有关)
•在列表模式下,使用预定义好的频率和电平值,设置时间减小至<400 µs。
•灵活的可寻址的快速跳频模式,设置时间同列表模式。
•多段波形功能,在基带实现不同测试信号的快速切换。
•整个频段都带有电子衰减器
•前面板的LED指示各种状态,后面板带有各种连接器
•宽带噪声典型值–153 dBc (>5 MHz载波偏移, f = 1 GHz, 1 Hz 测量带宽)
•输出功率高达+19 dBm (PEP),带高功率选件时可达+26 dBm。
•极高的电平重复性,典型值为0.05dB
•高达200 MHz系统带宽的I/Q解调器
•*的ACLR,对3GPP FDD典型值+70dB
•两条路径都有3 GHz 和 6 GHz的频率选项
•两路独立的基带源,每路既支持信号的实时生成,也提供高达64 Msamples存储量的任意波形发生器
•测试时间对于生产线至关重要,R&S®SMATE200A因为致力于速度的设计而成为理想选择。通过IEC/IEEE总线远程控制时,设置时间<2 ms;如使用列表模式,采用预定义的频率和电平值,设置时间可减小至<400 µs
•R&S®SMATE200A提供了新的快速跳频模式,提高了列表模式的能力,它使用户可通过串行总线以任意顺序指定任意的10000个频率/电平对,为测试工程师提供了*大的灵活性。为进一步减小测试时间,对常用的功能添加了专用的硬件触发,如射频和调制的开、关。所有这些改进都着眼于减少生产环境中的投资者的总成本。
改变频率后的设置时间
100 MHz, 850 MHz, 2.1 GHz 和 5.7 GHz处加低相位噪声选件时典型单边带相位噪声
SCSI连接器
产品简介:
•R&S®SMATE200A基于成功设计R&S®SMU200A之上,但致力于满足生产要求•R&S®SMATE200A没有显示器,前面板也没有按键,所有连接器都在后面板。此外,还优化了设置时间,减少了测试时间
•与R&S® SMU200A一样,R&S®SMATE200A在仅有4U高度的一台仪器里集成了两路完全独立的信号发生器,同时提供了*的RF性能和灵活的基带配置
•R&S®SMATE200A由于其模块化设计而方便的适宜于任何应用,例如,两条信号通路都可以灵活的配置3 GHz 和6 GHz频率选项,也可以配置两个独立的基带源,实时的输出复杂信号,或输出内部任意波形发生器预先计算好的波形
•基带源还带有特别的多段波形功能,实现不同测试信号的快速切换
•R&S®SMATE200A满足生产环境的许许多多的特殊要求,以上只是略举一例
产品特点:
为生产而设计•极短的频率设置时间(< 2ms)和电平设置时间(<2 ms 或<4ms, 与频率有关)
•在列表模式下,使用预定义好的频率和电平值,设置时间减小至<400 µs。
•灵活的可寻址的快速跳频模式,设置时间同列表模式。
•多段波形功能,在基带实现不同测试信号的快速切换。
•整个频段都带有电子衰减器
•前面板的LED指示各种状态,后面板带有各种连接器
*的信号质量
•极低的SSB相位噪声,典型值–135 dBc, 或 –139 dBc(带低相噪选件)(20 kHz 载波偏移, f = 1 GHz, 1 Hz 测量带宽)•宽带噪声典型值–153 dBc (>5 MHz载波偏移, f = 1 GHz, 1 Hz 测量带宽)
•输出功率高达+19 dBm (PEP),带高功率选件时可达+26 dBm。
•极高的电平重复性,典型值为0.05dB
•高达200 MHz系统带宽的I/Q解调器
•*的ACLR,对3GPP FDD典型值+70dB
两个信号发生器融合在一起
•一个单元里包含了两个完整,独立的信号发生器•两条路径都有3 GHz 和 6 GHz的频率选项
•两路独立的基带源,每路既支持信号的实时生成,也提供高达64 Msamples存储量的任意波形发生器
连接性
•可通过GPIB 和 LAN远程控制,兼容LXI Class C
产品特性:
为生产而设计•测试时间对于生产线至关重要,R&S®SMATE200A因为致力于速度的设计而成为理想选择。通过IEC/IEEE总线远程控制时,设置时间<2 ms;如使用列表模式,采用预定义的频率和电平值,设置时间可减小至<400 µs
•R&S®SMATE200A提供了新的快速跳频模式,提高了列表模式的能力,它使用户可通过串行总线以任意顺序指定任意的10000个频率/电平对,为测试工程师提供了*大的灵活性。为进一步减小测试时间,对常用的功能添加了专用的硬件触发,如射频和调制的开、关。所有这些改进都着眼于减少生产环境中的投资者的总成本。
改变频率后的设置时间
优异的信号质量
R&S®SMATE200A并不因为致力于速度的设计而恶化其它性能,它的射频性能跟R&S®SMU200A一样*,在频率 1 GHz, 20 kHz 载波偏离处,单边带相位噪声典型值−135 dBc/Hz。此外,用户还可选择低相噪选件来获取更好的相位噪声抑制,可获得典型值5 dBc/Hz的改进。速度和信号质量的*结合使R&S®SMATE200A成为LO的理想替代品。100 MHz, 850 MHz, 2.1 GHz 和 5.7 GHz处加低相位噪声选件时典型单边带相位噪声
连接性
R&S®SMATE200A具有丰富的连接形式,包括传统的RF BNC输出,以及通过SCSI连接器的输入、输出。这些连接器进一步简化和加速了设置安装。SCSI连接器
模块化设计
R&S®SMATE200A由于采用模块化设计,从根本上可满足任何需求。如果需要新的功能,只需在以后添加相应的选件即可。
