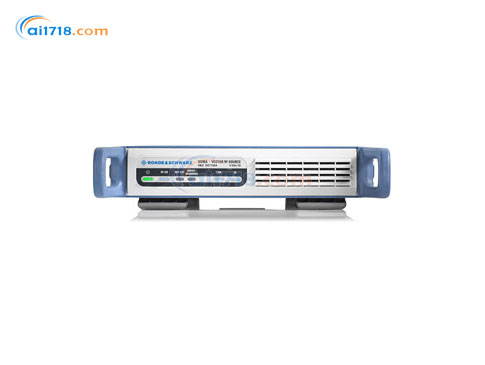

德国R&S(罗德与施瓦茨) SGT100A SGMA矢量射频信号源由爱仪器仪表网代理，本产品是集成有基带发生器的射频矢量信号发生器。它已被优化用于生产和自动化应用。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：

•R&S®SGT100A 是集成有基带发生器的射频矢量信号发生器。它已被优化用于生产和自动化应用
•设计作为快速和紧凑的、节省空间的解决方案，它提供*高速度以确保提高生产率和适合任何测试系统
•R&S®SGT100A是*款高达6GHz，集成基带发生器，高1.5HU、宽19英寸的矢量信号发生器。已经针对*快的频率和电平切换时间优化了射频架构。在基带，多段波形模式帮助用户从一个测试信号快速切换到下一个
•虽然尺寸紧凑，R&S®SGT100A有杰出的射频特性（例如，信号质量和电平精度），这是那些个头更大的高端仪器才有的特性。*大输出电平、电平可重复性和杰出的EVM性能是生产环境下的关键特性。R&S®SGT100A配有LAN、USB和PCIe接口，在自动化应用中能够远程控制测试设备

产品特点：

•频率和电平切换时间仅为240 μs（典型）的*快矢量信号发生器，用于生产中提高生产率
•高达6GHz、集成基带发生器的*小型独立矢量信号发生器（高1.5HU、宽19英寸）
•集成有高达240 MHzI/Q调制带宽（射频）的基带发生器，支持所有先进数字标准，包括IEEE 802.11ac
•杰出的EVM和ACLR射频性能
•易于使用R&S®WinIQSIM2™仿真软件生成数字标准信号，如LTE 和LTE-Advanced
•在使用多于两面接收天线的MIMO应用中增强R&S®SMW200A

产品特性：

为生产应用优化
•集成有基带发生器的*小型单独矢量信号发生器
其节省空间的设计使R&S®SGT100A适合在任何测试系统中使用。紧凑的R&S®SGT100A是一款全面的矢量信号发生器，它的频率范围高达6 GHz，集成有高性能基带发生器。它能够生成I/Q调制带宽高达160 MHz（射频）的数字射频信号，支持所有通用数字标准。
高达1 Gsample的大存储深度允许长信号序列，也能保存许多不同类型信号，从而尽量减少了切换时间。多段波形模式使它可以在几个微秒内，在多达上百种不同信号间切换。如果需要其他额外的测试信号，标准固态硬盘（SSD）加速重新加载。
•快速频率和电平切换提高生产率
对于自动化测试，切换频率和电平需要的时间是关键特性，当使用频率和电平校准或表征如放大器等被测设备时尤其如此。除了LAN和USB外，R&S®SGT100A配有PCIe接口，能够实现*快的远程控制。
通过PCIe接口的电平设置时间直方图，使用集成基带发生器的I/Q调制，设置特性：自动

•高输出电平，以补偿测试系统中的损耗
虽然个头不大，R&S®SGT100A能够提供+22dBm（典型）的*大输出电平。在测试系统中为了补偿连接电缆和信号路径引起的损耗，这个高电平非常重要。
采用连续波模式的*大可用电平，设置特性：自动

•低功耗减少了热耗散，简化了系统内的散热管理
较低的65瓦功耗降低了运营成本，减少了热耗散。低热耗散简化了测试系统的散热管理，允许高密度安装发生器。

采用正确套件的恰当信号性能

•大测试容限的杰出调制精度
当为生产应用选择正确仪器时，信号性能至关重要。而这正是R&S®SGT100A的强项：如果测试设备遵循IEEE 802.11ac标准，R&S®SGT100A可以实现仅有0.4 %的极低误差矢量幅度（Error Vector Magnitude, EVM）（采用160 MHz射频带宽和采用256QAM较高阶调制）。它的优异性能支持大测试容限，确保更高的生产良品率。
有160 MHz带宽和-48 dB EVM的IEEE 802.11ac 信号

•因集成基带发生器而具有杰出频率响应
在160 MHz带宽上非常平滑的频率响应使R&S®SGT100A性能灵活，是大量各类应用的理想选择。整个频率范围内仅0.1 dB的误差清晰揭示为何*匹配射频模块的内部基带是真正的*之作。这种优异的线性度也惠及其他特性，如基带频率偏移、高信号带宽和LTE载波聚合。
在不同载波频率上，跨160 MHz*大调制带宽测得的频率响应

•–133 dBc（典型）的低相位噪声，在1 GHz和20 kHz偏移处（1 Hz测量带宽）
低相位噪声是R&S®SGT100A优异性能的根本，因为相位噪声直接影响数字调制方案星座点的精度。采用R&S®SGT-B1内部 OCXO选件的SSB相位噪声（测量值）

•优异的电平可重复性和电平线性度确保杰出的测量可重复性
在生产环境，一般是在整个系统上校准被测设备电平，以便补偿发生器和被测设备间可能存在的任何部件影响。因此，当要确保整个系统一次校准维持长时间有效，以尽可能延长正常运行时间时，射频发生器的电平可重复性比它的*电平精度更重要。
在各种测试频率上，内部生成的LTE上行链路信号的测量电平线性度

•易于集成进测试系统的可选高性能恒温晶体振荡器
一般，系统中所有测试仪器使用10 MHz参考同步。R&S®SGT100A提供可选的高性能恒温晶体振荡器，提供稳定、*的10 MHz参考，不占用额外机架空间。
•在使用多于两面接收天线的MIMO应用中增强R&S®SMW200A
其可靠的性能使R&S®SGT100A能够在MIMO应用中增强高端R&S®SMW200A矢量信号发生器。对于高阶MIMO配置（如LTE的4×4或TD LTE的2×8），有可能要发送4路或者甚至8路信号到基站输入端。

低购置成本

产品产生的总拥有成本涉及许多不同方面。除了初始成本，此发生器仅65瓦的低功耗也在两方面节省了资金。首先，它节约了电费。其次，它消耗热量较少，简化了测试系统的散热管理。
•简单的模块化设计便于维护
R&S®SGT100A仅由几个模块组成，这使得即使出现很少发生的故障，也能快速维修且费用低廉。
推荐的三年校准周期确保仪器尽可能长时间正常工作，鲜有维修情况，从而降低了总拥有成本。
•易于在用户驻地升级
R&S®SGT100A提供仅有一个硬件选件（恒温晶体振荡器）的令人印象深刻的灵活定制概念。所有其他选件都可在用户驻地使用秘钥代码轻松添加，例如，从3GHz到6GHz或到更大带宽1）。这节约了费用和时间，*大化了系统正常运行时间。
•用作生产理想解决方案的波形套件
在生产中表征被测设备常常需要使用大量不同标准的测试信号。除了如GSM、3GPP FDD 和LTE等无线通信标准外，*的芯片组也支持如NFC、Bluetooth®或WLAN等互联系统。
当涉及以低成本提供每种标准的信号，以及涉及授权在R&S®SGT100A上生成符合这些标准的测试信号时，波形套件是理想解决方案。例如，5种信号的波形套件能够生成用于GSM、EDGE、3GPP FDD、HSPA+和LTE的每一种信号，来测试放大器。
•易于集成到测试装置的多种远程控制接口
除了USB和GigabitLAN以外，R&S®SGT100A还配有PCIe接口，用于计算机远程控制。这极大提高了远程控制指令的数据吞吐量，加快了波形下载速度，大大缩短了那些用于改变电平、频率或数字信号的各种指令的设置时间。
1）出厂前R&S®SGT100A被校准到*高6 GHz。如果在某个更靠后的时间点升级该发生器，建议将其重新校准到*高6 GHz。
