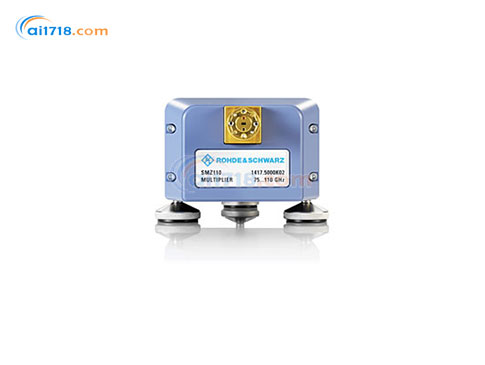

德国R&S(罗德与施瓦茨) SMZ倍频器由爱仪器仪表网代理,本产品处理方便、输出电平*、可调,频段范围50GHz至170GHz。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
•它用途广泛,例如用于汽车行业中测距雷达、用于天文领域的精密望远镜和分析地球表面的雷达干涉技术
•频段非常宽
•宽动态范围
•操作简单
•信号质量高
•两种型号(R&S®SMZ75和R&S®SMZ170)覆盖50GHz至170GHz宽频段
•电子控制衰减器,动态范围15dB
•“单箱式”解决方案,设置简单,采用R&S®SMF100A和可选配机械或电子控制衰减器的R&S®SMZ
•直接在R&S®SMF100A上设置所需的频率,无需在R&S®SMZ上设置频率
•在R&S®SMF100A上设置电平时已考虑相连的R&S®SMZ(*内置衰减器);使用机械衰减器时,用户必须按照R&S®SMF100A上显示的值设置设置螺栓。
•通过R&S®SMF100A可对包括衰减器的、预先校准的R&S®SMZ进行自动频率响应校正(使用机械衰减器时,用户必须按照R&S®SMF100A上显示的值设置设置螺栓。)
•在传统装置(例如使用任何满足电平和频率要求的微波信号发生器)中也可使用 R&S®SMZ。
•可产生幅度、相位和脉冲调制信号
•高精度输出电平
•出色的匹配性
R&S®SMZ倍频器被R&S®SMF100A微波信号发生器驱动。如果安装了电子步进衰减器,可以在R&S®SMF100A上直接设置频率和电平。
1. 使用满足倍频器的电平和频率要求的合适的微波信号发生器。
2. 在发生器中设置相应的倍频次数。
3. 在发生器中设置正确的输出功率,线损应考虑在内。
4. 使用合适的衰减器(同轴或波导?)。
5. 使用一个电平探测器或功率探头测量(校准)衰减器的输出功率。在50GHz至110GHz频段,进行输出功率校准是至关重要的操作!
6. 当改变频率时,需要重新校准输出功率。
产品简介:
•新的R&S®SMZ系列倍频器处理方便、输出电平*、可调,频段范围50GHz至170GHz•它用途广泛,例如用于汽车行业中测距雷达、用于天文领域的精密望远镜和分析地球表面的雷达干涉技术
•频段非常宽
•宽动态范围
•操作简单
•信号质量高
产品特点:
频段非常宽
•频段50GHz至75GHz、60GHz至90GHz、75GHz至110GHz、110GHz至170GHz•两种型号(R&S®SMZ75和R&S®SMZ170)覆盖50GHz至170GHz宽频段
宽动态范围
•机械控制衰减器,动态范围25dB•电子控制衰减器,动态范围15dB
操作简单
•通过 R&S®SMF100A 微波信号发生器经USB接口可自动检测和控制R&S®SMZ•“单箱式”解决方案,设置简单,采用R&S®SMF100A和可选配机械或电子控制衰减器的R&S®SMZ
•直接在R&S®SMF100A上设置所需的频率,无需在R&S®SMZ上设置频率
•在R&S®SMF100A上设置电平时已考虑相连的R&S®SMZ(*内置衰减器);使用机械衰减器时,用户必须按照R&S®SMF100A上显示的值设置设置螺栓。
•通过R&S®SMF100A可对包括衰减器的、预先校准的R&S®SMZ进行自动频率响应校正(使用机械衰减器时,用户必须按照R&S®SMF100A上显示的值设置设置螺栓。)
•在传统装置(例如使用任何满足电平和频率要求的微波信号发生器)中也可使用 R&S®SMZ。
•可产生幅度、相位和脉冲调制信号
信号质量高
•当以R&S®SMF100A作为信号源时,单边带相位噪声非常低•高精度输出电平
•出色的匹配性
操作

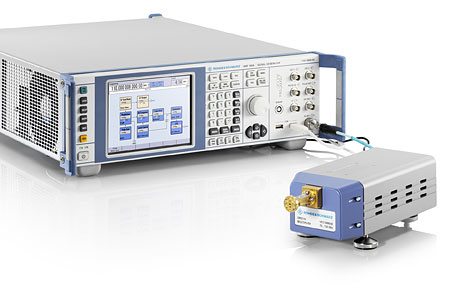

新式操作方法:R&S®SMZ倍频器被R&S®SMF100A微波信号发生器驱动。如果安装了电子步进衰减器,可以在R&S®SMF100A上直接设置频率和电平。

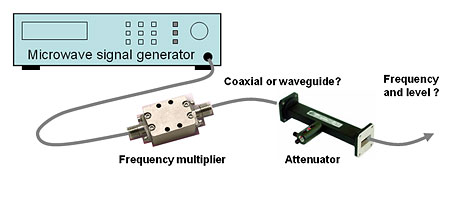

通常操作方法:
常规设置遵循以下操作:1. 使用满足倍频器的电平和频率要求的合适的微波信号发生器。
2. 在发生器中设置相应的倍频次数。
3. 在发生器中设置正确的输出功率,线损应考虑在内。
4. 使用合适的衰减器(同轴或波导?)。
5. 使用一个电平探测器或功率探头测量(校准)衰减器的输出功率。在50GHz至110GHz频段,进行输出功率校准是至关重要的操作!
6. 当改变频率时,需要重新校准输出功率。
型号 | |
名称 | 订货号 |
R&S®SMZ75 倍频器, 50 GHz 至 75 GHz | 1417.4004.02 |
R&S®SMZ90 倍频器, 60 GHz 至 90 GHz | 1417.4504.02 |
R&S®SMZ110 倍频器, 75 GHz 至 110 GHz | 1417.5000.02 |
R&S®SMZ170 倍频器, 110 GHz 至 170 GHz | 1417.5500.02 |
