美国MEGGER InsuLogix G2乙炔、氢气和水分监测仪由爱仪器仪表网代理，本产品用于在线溶解气体分析（DGA）以检测潜在和关键故障，结合了对两种关键气体——氢气和乙炔——以及水分的测量。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

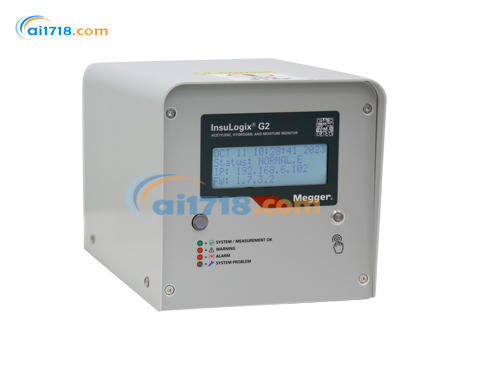

InsuLogix G2乙炔、氢气和水分监测仪介绍

InsuLogix® G2 可对电力变压器的故障进行早期检测。该设备能够对两种关键气体以及湿度的存在情况进行测量，从而实现内部故障的早期检测。

电力变压器内部发生故障时会产生气体，这些气体是反映故障严重程度和发展情况的关键指标。

通过对氢气和乙炔进行检测与测量，InsuLogix® G2 成为变压器运维人员高效且经济地监测电力变压器有源部件健康状况的必备监测仪。

为何选择监测乙炔和氢气？

氢气是用于早期检测大多数潜伏性故障的重要气体。在低温故障（温度超过 150°C）时会产生氢气。过去 30 年来，许多电力公司一直采用监测油中氢气变化率的方法来早期检测故障。

当高能量故障导致温度超过 700°C 时，油中会产生乙炔气体。当检测到油中乙炔浓度超过 1ppm 时，运维人员*需开始为该设备制定处理方案。在大多数情况下，在变压器专家做出决策之前，气体监测仪（多气体或单气体监测仪）发出的*报需通过实验室对油样的检测来验证。

激光技术 —— 可检测到油中低至 0.5ppm 的乙炔
为充油变压器提供可采取行动的信息
易于安装 —— 经验证，安装时间仅需 1.5 小时
寿命长，维护成本低（10 年以上）
高性能的乙炔测量

上图显示了氢气（H₂）在检测故障早期阶段的作用，以及当故障发展到需要立即关注的程度时，乙炔（C₂H₂）的关键作用。

IEEE C57-104 2019：图 1—— 矿物油中溶解气体浓度的相对百分比与温度和故障类型的关系 [B86]*
*[B87] Duval, M.，《IEEE、IEC 和 CIGRE 在油中溶解气体分析方面的持续活动》，变压器与开关站用户组（TSUG）会议论文集，圣路易斯，2013 年 8 月 5 日

InsuLogix® G2 乙炔、氢气和湿度监测仪其他功能

支持 Modbus、DNP3 和 IEC 61850 通信协议
配备 RS485 和以太网端口
12 个可配置的固态继电器
用于数据可视化和管理任务的网页用户界面
可通过单个网络服务器会话访问多个 G2 单元
LED 状态指示灯
关键气体的 LCD 显示屏
完全符合变电站环境中仪器运行的行业准则

订购信息

描述	部件号	部件号
在线油中溶解气体分析仪 InsuLogix G2	1015 - 313
随附配件
带 25 厘米（10 英寸）油管的油样端口快速连接器	1015 - 318
61 厘米（24 英寸）油样端口油管	2016 - 324
1.5 英寸 NPT 的 Modbus 协议	随附
1.5 英寸 NPT 的 RJ45 后板	1015 - 317
可选配件
DNP3 协议	1015 - 314
IEC 61850 协议	1015 - 316
模拟输出模块	1015 - 315
G2 遮阳套件	1015 - 561
G2 安装硬件套件，1.5 英寸 NPT	1015 - 565
G2 安装硬件套件，1 英寸 NPT	1015 - 565 - 1
G2 安装硬件套件，DN40 BSPT	1015 - 565 - 2
G2 支撑支架套件，2 - 7 英寸	1016 - 443
G2 支撑支架套件，6 英寸以上	1016 - 493
G2 延长保修 / 年（含 2 年）（*多可额外增加 3 年）		Y12 - WARRANTY - G2（1 年额外保修，*多可额外加 3 年）
		Y24 - WARRANTY - G2（2 年额外保修，*多可额外加 3 年）
		Y36 - WARRANTY - G2（3 年额外保修，*多可额外加 3 年）

InsuLogix G2乙炔、氢气和水分监测仪规格

测量范围	乙炔（C₂H₂）：0.5-500 ppm（油中溶解）；氢气（H₂）：0-5000 ppm（油中溶解）；水（H₂O）：0-95% 相对湿度（RH）
精度	乙炔（C₂H₂）：±0.5 ppm 或读数的 15%（取较大值）；氢气（H₂）：±25 ppm 或读数的 15%（取较大值）；水（H₂O）：±2 ppm 或 2% 相对湿度（取较大值）
*低检测限	乙炔（C₂H₂）：0.5 ppm（油中溶解时可检测到）；氢气（H₂）：25 ppm（油中溶解时可检测到）
重复性	乙炔（C₂H₂）：14%；氢气（H₂）：10%
油压额定值	全真空 - 100 psi（磅力每平方英寸）
可设置继电器	12 个可编程固态继电器（C 型）
信号继电器（1 - 8）	额定负载：125 V AC（交流电压）时为 0.50 A（安培），24 V DC（直流电压）时为 1 A；*大开关电压：125 V AC，60 V DC
功率继电器（9 - 12）	额定负载：120 V AC 时为 10 A，30 V DC 时为 8 A；*大开关电压：250 V AC，125 V DC
模拟输出	4 路直流电流输出：0/4 - 20 mA（可选）
通信协议	Modbus、DNP3、IEC 61850
显示屏类型	80 字符液晶显示屏（LCD），4×20 显示格式
显示屏尺寸	146.00 毫米 ×62.50 毫米（5.75 英寸 ×2.46 英寸）
背光	白色发光二极管（LED）
数据记录和事件日志	默认（1 小时）记录频率下，10 年记录存储；*少 2 年
用户界面软件	驻留于设备内，基于网络服务器
输入电源	交流输入电压范围：90 - 264 V AC（47 - 63 Hz（赫兹）），（IEC 61010 - 2 - 081 中 1.1 A（*大 3 A））；直流输入电压范围：105 - 370 V DC（120 W（瓦）），连接电池时（停电期间），截止电压＜90 V DC；内部保险丝：3 A
背板 RS485	带卡口式锁定盖的 IP67 RJ45 母连接器，10/100Base - T；3/4 英寸液密型；电缆直径适用范围：0.315 英寸 - 0.630 英寸
传导干扰	符合 IEC 61326 - 1:2013 标准
辐射干扰	符合 IEC 61326 - 1:2013 标准
环境条件	工作温度：- 40 - + 65°C；存储温度：- 40 - + 85°C；工作湿度：5 - 95% 相对湿度，无冷凝；存储湿度：5 - 95% 相对湿度，无冷凝
物理特性	尺寸：277 毫米 ×229 毫米 ×333 毫米（10.9 英寸 ×9.0 英寸 ×13.1 英寸）；重量：13.5 千克（29.76 磅）；安装：监测仪的 1.5 英寸 NMPT 连接；工作海拔：0 - 2000 米；防护等级：IP66（NEMA 4X）；污染等级：4 - 户外用电设备
