HYDROCAL 1004 genX电力变压器及油浸式电气设备在线溶解气体和水分分析系统产品描述

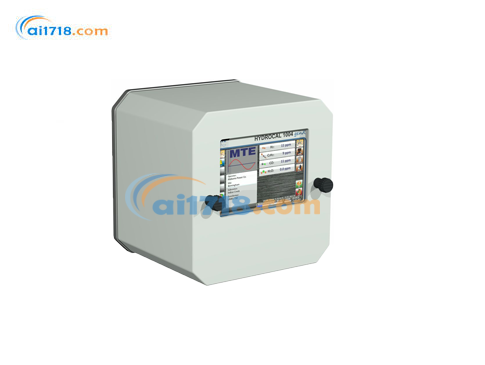

全新的 HYDROCAL 1004 genX 是*真正意义上免维护的多气体在线 DGA 解决方案，它将成熟的近红外（NIR）测量技术与真空保护膜萃取技术相结合。氢气几乎参与电力变压器绝缘系统的各类故障，一氧化碳是纤维素 / 纸质绝缘故障的标志，而乙炔的存在及含量增加可进一步判断故障类型，如过热、局部放电或高能电弧等。

HYDROCAL 1004 genX电力变压器及油浸式电气设备在线溶解气体和水分分析系统主要优势
多参数独立测量：能分别测量氢气（\(H_2\)）、一氧化碳（CO）和乙炔（\(C_2H_2\)）以及油中的水分（\(H_2O\)）。
安装便捷：易于安装在变压器阀门上（适配 G 1½"DIN ISO 228 - 1 或 1½" NPT ANSI B 1.20.1 标准接口），且安装过程无需中断变压器的正常运行。
免维护设计：由于活动部件较少，采用免维护系统设计。软件功能先进：设备本身及通过 PC 端使用的软件功能先进，可通过 7 英寸彩色 TFT 电容式触摸屏进行直观操作，也支持通过 WLAN 和网络服务器，使用智能手机、平板电脑或笔记本电脑进行操作。
通信接口丰富：具备 ETHERNET 10/100 Mbit/s（铜缆 / RJ 45 或光纤 / SC 双工）和 RS 485 通信接口，支持 MODBUS® RTU/ASCII、MODBUSTCP、DNP3、专有通信协议以及变电站通信协议 IEC 61850 。拓展可选：可选配外部输入 / 输出模块。

应用领域
小型变压器监测：适用于监测小型（如配电）变压器群组，在这些场景中，在线 DGA 可能不具备商业可行性。
其他设备监测：可用于监测其他油浸式高压设备，如测量 / 保护变压器、电流互感器 / 电压互感器、断路器等。
安装维修辅助：在电力变压器的安装和 / 或维修过程中提供帮助。
气体样本分析：用于分析瓦斯继电器中的气体样本。
结果确认：对在线 DGA 设备或瓦斯继电器发出的*报进行确认。

HYDROCAL 1004 genX电力变压器及油浸式电气设备在线溶解气体和水分分析系统产品规格

项目	详情
辅助电源可选标称电压	120 V - 20% + 15% AC 50/60 Hz 230 V - 20% + 15% AC 50/60 Hz 130 V + 15% DC 230 V - 20% + 15% DC（其他标称电压可按需定制）
功耗	240 VA
外壳材质	铝
尺寸	宽 250mm× 高 250mm× 深 286mm
重量	约 8.0kg
运行环境温度	-55°C... +55°C（低于 -10°C 时显示功能锁定）
变压器内部油温	-20°C... +105°C
存储环境温度	-20°C … +65°C
油压	0 … 800 kPa
与阀门连接	G 1½" DIN ISO 228 - 1 或 1½” NPT ANSI B 1.20.1 标准接口
数字输出（标准配置）
类型	控制电压	*大开关容量（可自由分配）
3 个继电器	12V	220V DC / 250V AC / 2A / 60W / 62.5VA
通信
RS 485	支持专有或 MODBUS® RTU/ASCII 协议
ETHERNET 10/100 Mbit/s	铜缆 / RJ 45 或光纤 / SC 双工，支持专有或 MODBUS® TCP 协议；可选 IEC 61850 协议
其他（可选）	DNP3 串行调制解调器或 GPRS/UMTS 调制解调器；支持 HTML 协议，可通过 WLAN 和网络服务器，使用手机、平板电脑或笔记本电脑操作
安全
绝缘保护	符合 IEC 61010 - 1 标准，Class 1
防护等级	IP - 55
测量原理	基于带有共聚物透气膜的扩散原理；采用微电子气体传感器测量\(H_2\)；近红外气体传感器单元测量CO和\(C_2H_2\)；薄膜电容式水分传感器测量\(H_2O\)；配备温度传感器（用于测量油温、气体温度、背板温度）
气体 / 油中水分测量
测量项目	测量范围	准确度²⁾³⁾
氢气（\(H_2\)）	0...6,000 ppm	气体测量：±10% ±20ppm；气体萃取（符合 IEC 60567 标准）：± 8% ± 4ppm
一氧化碳（CO）	0...6,000 ppm	气体测量：±10% ± 5ppm；气体萃取（符合 IEC 60567 标准）：± 8% ±30ppm
乙炔（\(C_2H_2\)）	0...6,000 ppm	气体测量：±10% ± 5ppm；气体萃取（符合 IEC 60567 标准）：± 8% ± 4ppm
水分（\(H_2O\)）（水活度）	0...100 %	± 3 %
矿物油中的水分	0...100 ppm	± 3 % ± 3 ppm
合成酯中的水分⁴⁾	0...2,000 ppm	± 3 % of MSC⁵⁾
连接	通信连接；电源连接；螺纹连接；数字输出连接；系统连接
