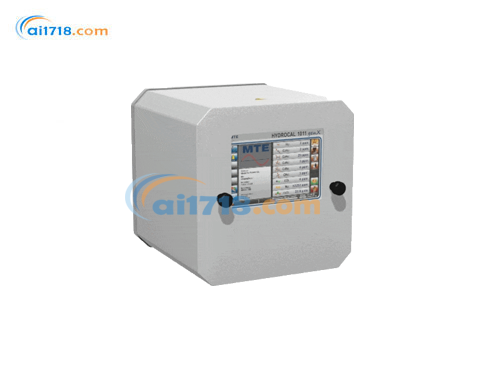

HYDROCAL 1011 genX电力变压器及油浸式电气设备在线溶解气体和水分分析系统

HYDROCAL 1011 genX电力变压器及油浸式电气设备在线溶解气体和水分分析系统产品描述
全新的 HYDROCAL 1011 genX 是一款全量程且免维护的多气体在线 DGA 解决方案，它融合了成熟的近红外（NIR）测量技术以及基于顶空原理的小型化气体采样技术（无膜，耐负压）。该设备能够分别测量变压器油中的水分（\(H_2O\)），以及氢气（\(H_2\)）、一氧化碳（CO）、二氧化碳（\(CO_2\)）、甲烷（\(CH_4\)）、乙炔（\(C_2H_2\)）、乙烯（\(C_2H_4\)）、乙烷（\(C_2H_6\)）、氧气（\(O_2\)）、氮气（\(N_2\)）和丙烷（\(C_3H_8\)）等关键气体。氢气几乎参与电力变压器绝缘系统的各类故障，一氧化碳是纤维素 / 纸质绝缘故障的标志，其他轻质烃类气体的存在和增加可进一步判断故障类型，如过热、局部放电或高能电弧等。氧气含量情况则可反映密封式变压器是否存在过度老化或密封泄漏问题。

HYDROCAL 1011 genX电力变压器及油浸式电气设备在线溶解气体和水分分析系统主要优势
多参数独立测量：能分别测量多种关键气体和油中水分。
安装便捷：易于安装在运行中的变压器上，且安装过程无需中断变压器的正常运行。
免维护测量系统：采用基于顶空气体萃取技术（符合 IEC 60567 标准）的免维护近红外测量系统。
操作便捷：可通过智能手机、平板电脑或笔记本电脑进行操作。
通信接口丰富：具备 ETHERNET 10/100 Mbit/s（铜缆 / RJ 45 或光纤 / SC 双工）和 RS 485 通信接口，支持 MODBUS RTU/ASCII、MODBUS*TCP、DNP3、专有通信协议以及变电站通信协议 IEC 61850 。

应用领域
小型变压器监测：适用于监测小型（如配电）变压器群组，在这些场景中，在线 DGA 可能不具备商业可行性。
其他设备监测：可用于监测其他油浸式高压设备，如测量 / 保护变压器、电流互感器 / 电压互感器、断路器等。
安装维修辅助：在电力变压器的安装和 / 或维修过程中提供帮助。
气体样本分析：用于分析瓦斯继电器中的气体样本。
结果确认：对在线 DGA 设备或瓦斯继电器发出的*报进行确认。

HYDROCAL 1011 genX电力变压器及油浸式电气设备在线溶解气体和水分分析系统产品规格

项目	详情
辅助电源可选标称电压	120V - 20% + 15% AC 50/60 Hz 230V - 20% + 15% AC/DC 50/60 Hz 120V + 15% DC（其他标称电压可按需定制）
功耗	340VA
外壳材质	铝
尺寸	宽 270mm× 高 270mm× 深 333.5mm
重量	约 13.5kg
运行环境温度	-55°C... +55°C（低于 -10°C 时显示功能锁定）
变压器内部油温	-20°C... +120°C
存储环境温度	-20°C... +65°C
运行高度	*高 2000m
油压	0...800 KPa
与阀门连接	G1½"DINISO 228 - 1 或 1½" NPT ANSI B 1.20.1 标准接口
安全认证	CE 认证
绝缘保护	符合 IEC 61010 - 1 标准
防护等级	IP - 55
数字输出（标准配置）
类型	*大开关容量（可自由分配）
3 个继电器	220VDC/250V AC/2A/60W/62.5VA
通信
RS 485	支持专有或 MODBUS RTU/ASCII 协议
ETHERNET 10/100 Mbit/s	铜缆 / RJ 45 或光纤 / SC 双工；可选 IEC 61850 协议；可选 DNP3 协议；可选 GPRS/UMTS 调制解调器；支持 HTML 协议，可通过 WLAN 和网络服务器（可选），使用手机、平板电脑或笔记本电脑操作
测量原理	基于顶空原理的小型化气体采样（无膜，耐负压）；采用近红外气体传感器单元测量CO、\(CO_2\)、\(C_2H_2\)、\(C_2H_4\)、\(C_2H_6\)、\(CH_4\)和\(C_3H_8\)；微电子气体传感器测量\(H_2\)、\(O_2\)和\(N_2\)；薄膜电容式水分传感器测量\(H_2O\)；配备温度传感器（用于测量油温、气体温度）
测量
溶解气体分析	测量范围	气体萃取准确度²⁾³⁾	气体测量准确度²⁾³⁾
氢气（\(H_2\)）	0...10000 ppm	≤±8% ± 4ppm	≤±10% ± 20ppm
一氧化碳（CO）	0...10000 ppm	≤±8% ± 30ppm	≤±10% ± 5ppm
二氧化碳（\(CO_2\)）	0...20000 ppm	≤±8% ± 30ppm	≤±10% ± 5ppm
乙炔（\(C_2H_2\)）	0...10000 ppm	≤±8% ± 4ppm	≤±10% ± 5ppm
乙烯（\(C_2H_4\)）	0...10000 ppm	≤±8% ± 4ppm	≤±10% ± 5ppm
乙烷（\(C_2H_6\)）	0...10000 ppm	≤±8% ± 4ppm	≤±10% ± 5ppm
丙烷（\(C_3H_8\)）	0...5000 ppm	≤±8% ± 4ppm	≤±15% ± 20ppm
甲烷（\(CH_4\)）	0...10000 ppm	≤±8% ± 4ppm	≤±10% ± 5ppm
氧气（\(O_2\)）	0...50000 ppm	≤±8% ± 500ppm	≤±10% ± 500ppm
氮气（\(N_2\)）	0...150000 ppm	≤±8% ± 1500ppm	≤±10% ± 1500ppm
溶解水分分析	测量范围	准确度²⁾³⁾
油中水分（\(H_2O\)） - 相对湿度 [%]	0...*	≤±3%
矿物油中 - *湿度 [ppm]	0...150 ppm	≤±3% ± 3ppm
酯油中 - *湿度 [ppm]⁴⁾	0...2000 ppm	≤±3% of MSC⁵⁾
连接	螺纹连接；系统连接；电源连接
