HYDROCAL 1011-3油色谱监测系统产品简介

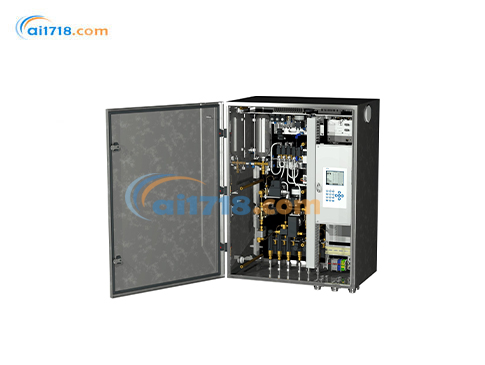

HYDROCAL 1011-3 专为对相邻的三台单相变压器进行油中多气体分析而设计。这款新型壁挂式系统可分别测量变压器油中的水分 (H₂O )以及溶解于其中的关键气体，包括氢气 (H₂ )、一氧化碳 (CO)、二氧化碳 (CO₂) 、甲烷 (CH₄)、乙炔 ( C₂H₂ ) 、乙烯 ( C₂H₄ )、乙烷 (C₂H₆ )、氧气 (O₂ ) 、氮气 (N₂ )和丙烷 ( C₃H₈ )。该系统通过三个独立的油路从每个油箱中取样，这些油路经过精心设计，可*大限度地减少油的混合。

HYDROCAL 1011-3油色谱监测系统产品特点
可分别测量氢气（H₂）、一氧化碳（CO）、二氧化碳（CO₂）、甲烷（CH₄）、乙炔（C₂H₂）、乙烯（C₂H₄）、乙烷（C₂H₆）、氧气（O₂）、氮气（N₂）和丙烷（C₃H₈）
油中水分（H₂O）测量
一台 HYDROCAL 1011-3 可监测三个油箱
通信接口包括以太网 10/100 Mbit/s（铜缆 / RJ45 或光纤 / SC 双工）和 RS 485，支持 MODBUS® RTU/ASCII、MODBUS® TCP、DNP3、专有通信协议以及变电站通信协议 IEC 61850

可选用于 SCADA 连接的 DNP3 软件栈调制解调器

可选用于 SCADA 连接的 IEC 61850 软件栈调制解调器
由于氢气（H₂）几乎参与电力变压器绝缘系统的所有故障，一氧化碳（CO）是纤维素 / 纸质绝缘参与故障的标志，而其他轻质烃类气体的存在和增加则进一步将故障性质归类为过热、局部放电或高能电弧。氧气（O₂）可能是密封式变压器密封过度老化或泄漏的迹象。

它还配备了数字输出，用于传输*报或执行控制：

10 个模拟输出（可选）
10 个数字继电器输出（可选）

5 个数字光耦合器输出（可选）

通信

1 路 RS 485（专有协议或 MODBUS® RTU/ASCII 协议）
以太网 10/100 Mbit/s 铜缆/RJ45 或光纤/SC 双工（专有协议或 MODBUS® TCP 协议）
DNP3 软件栈调制解调器（选件）
IEC 61850 软件栈调制解调器（选件）
工作原理
基于顶空原理的小型化气体样品制备（无膜，负压防护）
近红外气体传感器单元，用于 CO、CO₂、C₂H₂、C₂H₄、C₂H₆、CH₄ 和 C₃H₈ 检测
微电子气体传感器，用于 H₂、O₂ 和 N₂ 检测
薄膜电容式水分传感器，用于 H₂O 测量
温度传感器（油温度、气体温度）

德国MTE HYDROCAL 1011-3油色谱监测系统产品规格

常规
参数	说明
辅助电源可选额定电压	120 V -20% +15% AC 50/60 Hz¹ 或 230 V -20% +15% AC 50/60 Hz¹ 或 120 V +15% DC¹ 或 230 V -20% +15% DC¹ 其他额定电压可按需定制
功耗	*大 650 VA
外壳	不锈钢
尺寸	宽 600 x 高 855 x 深 400 mm
重量	约 80 kg
工作温度（环境）	-55℃…+55℃ （低于-10℃时显示功能锁定）
油温度（变压器内）	-20℃…+105℃
储存温度（环境）	-20℃…+65℃
与阀门的连接	所有阀门均可适配 / 直径 6mm 的管道无需适配器即可连接需要 2 个阀门（进/出）/ *大距离 30m
安全
参数	说明
绝缘保护	IEC 61010-1:2011-07
防护等级	IP-65
模拟和数字输出（可选）
12/24/36 路模拟直流输出
类型	量程	默认浓度（可自由分配）
1 路直流电流	0/4…20 mADC	氢气 H₂
1 路直流电流	0/4…20 mADC	一氧化碳 CO
1 路直流电流	0/4…20 mADC	二氧化碳 CO₂
1 路直流电流	0/4…20 mADC	甲烷 CH₄
1 路直流电流	0/4…20 mADC	乙炔 C₂H₂
1 路直流电流	0/4…20 mADC	乙烯 C₂H₄
1 路直流电流	0/4…20 mADC	乙烷 C₂H₆
1 路直流电流	0/4…20 mADC	氧气 O₂
1 路直流电流	0/4…20 mADC	油中水分 H₂O
1 路直流电流	0/4…20 mADC	自由可编程
12/24/36 路数字输出
类型	控制电压	*大开关容量（可自由分配）
12/24/36 路继电器	12 VDC	220 VDC/VAC / 2 A / 60 W

（续）12/24/36 路数字输出
类型	控制电压	*大开关容量（可自由分配）
12/24/36 路继电器	12 VDC	220 VDC/VAC / 2 A / 60 W
说明
说明		计算示例
¹ 120 V ⇨ 120 V = 120 Vₘᵢₙ；120 V +15% = 138 Vₘₐₓ 230 V ⇨ 230 V -20% = 184 Vₘᵢₙ；230 V +15% = 264 Vₘₐₓ

测量
溶解气体分析
测量组分	量程	精度²·³（气体萃取）	精度²·³（气体测量）
氢气 H₂	0…10000 ppm	≤±8%±4 ppm	≤±10 % ±20 ppm
一氧化碳 CO	0…10000 ppm	≤±8%±30 ppm	≤±10 % ±5 ppm
二氧化碳 CO₂	0…20000 ppm	≤±8%±30 ppm	≤±10 % ±5 ppm
乙炔 C₂H₂	0…10000 ppm	≤±8%±4 ppm	≤±10 % ±5 ppm
乙烯 C₂H₄	0…10000 ppm	≤±8%±4 ppm	≤±10 % ±5 ppm
乙烷 C₂H₆	0…10000 ppm	≤±8%±4 ppm	≤±10 % ±5 ppm
甲烷 CH₄	0…10000 ppm	≤±8%±4 ppm	≤±10 % ±5 ppm
丙烷 C₃H₈	0…5000 ppm	≤±8%±4 ppm	≤±15 % ±20 ppm
氧气 O₂	0…50000 ppm	≤±8% ±500 ppm	≤±10 % ±500 ppm
氮气 N₂	0…150000 ppm	≤±8% ±1500 ppm	≤±10 % ±1500 ppm
溶解水分分析
测量组分	量程	精度
油中水分 (H₂O) – 相对 [%]	0…100 %	≤±3 %
矿物油中 – * [ppm]	0…150 ppm	≤±3% ±3 ppm
酯类油中 – * [ppm]⁴	0…2000 ppm	≤±3 % of MSC⁵
² 与环境温度+20℃和油温+55℃相关 \| ³ 矿物油类型油中水分的精度 \| ⁴ 选件 \| ⁵ 水分饱和含量
