美国MEGGER MIT525 5kv绝缘电阻测试仪由爱仪器仪表网代理，本产品可用于检测电缆、变压器、套管、断路器、电机等设备的高压绝缘电阻，是一款外形小巧重量轻，便于运输和使用的仪器 ，备受用户欢迎！现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

MIT525绝缘电阻测试仪简介：

•MIT525 5kV模型电阻测量高达10TΩ

•MIT525比之前型号更小，更轻，还提供先进的功能和快速充电能力

•一个关键的生产效率功能是测量功能，如果电池用电量耗尽时，可以连接线路电源/主电源，智能电池充电可以把*佳的充电率作为电池电量的功能，从而缩短了充电次数

•MIT525坚固耐用的盒子为手持式仪器和clip-on导线布袋提供安全保障，确保导线和仪器任何时候都在一起。

•箱盖是可拆卸的，方便了终端接入

•IP等级为IP65，盒子紧闭可以防水/防尘

•MIT525内置了高的可靠性和安全性

•所有型号安全等级是CATIV600 V，并且是双层绝缘

MIT525绝缘测试模式提供了5个预设值电压范围，还有用户可设定的锁定电压范围

•预诊断测试包括极化指数(PI)，介质吸收率(DAR)，介质放电(DD)，步进电压(SV)，Ramp测试

•绘制图形电流和电压(可进行图形下载)时，Ramp功能逐渐将电压增加到所选水平

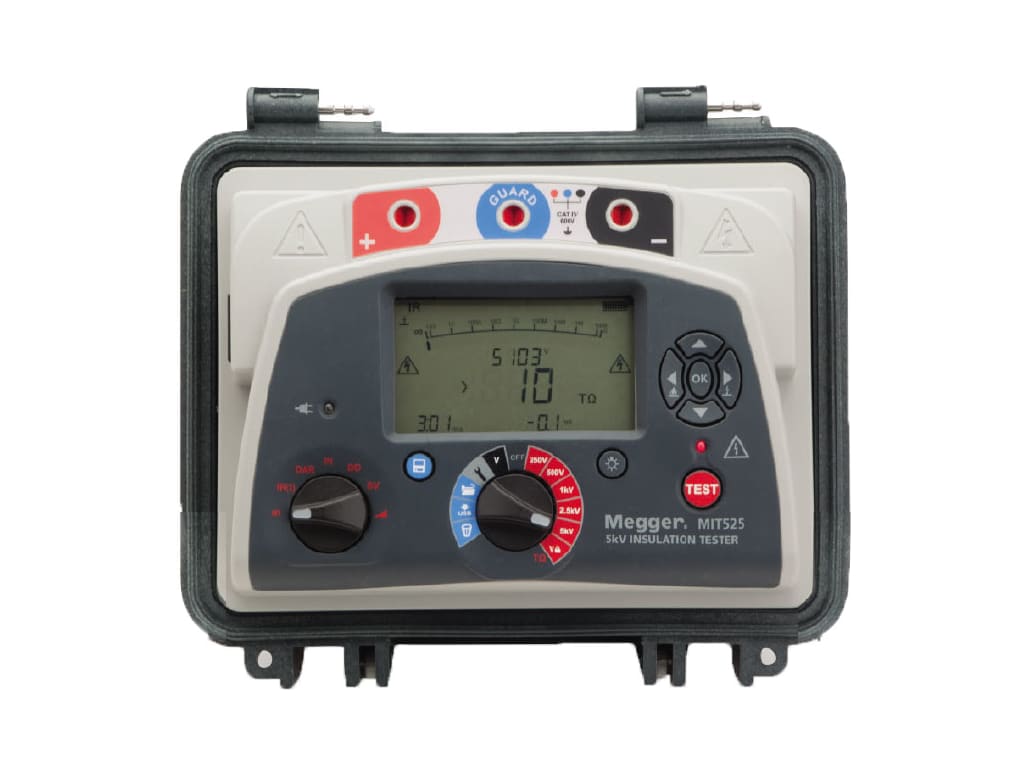

•两个旋转开关和大型背光显示屏使得操作非常简单，可以同时显示多个结果

•*内存存储了时间/日期记录，结果，数据记录和结果返回屏幕

•一个完全隔离的USB设备接口(B型)可使用Megger PowerDB资产管理软件进行数据安全转移

•业内*高防护终端*度

•MIT525外形小巧和重量轻，便于运输和使用

•PI，DAR，DD，SV和ramp试验

•MIT525独特的双外壳设计，为用户提供了另一层保护

•锂离子电池-扩大了容量，可以快速充电

•*内存和时间/日期记录

•CATIV600 V所有终端安全额定值

MIT525绝缘电阻测试仪特点：

•体积更小，重量更轻可以方便的进行运输和使用，而不会影响产品性能

•高测量范围可以进行更高价值仪器的安装试验和长期趋势预测

•独特的双外壳设计可以防火，使得产品更加坚固耐用

•高品质，灵活的硅芯片测试引线，完全符合IEC61010-31:2008的安全规定，同时保证了测量精度

•定时IR加上PI，DAR，DD，SV和ramp试验*大限度地进行诊断检测

•当电池完全放电时，可以通过线路电源进行操作(操作时可以充电)

•两个和一个半小时的电池完全充电时间(充电一个半小时可以测试一小时)，明显的增加了测试能力

•单个充电电池，长达六小时连续测试(5 kV)

•业内*高防护终端*度

•与互联网连接时，加强型驱动器技术，可以即插即用。没有繁琐的和妨碍安装的程序

•专用电压表功能(30 V至660 V)和频率测量，允许用户检查感应电压

•所有终端CATIV600V安全额定值，可以在*广泛的范围内安全使用

•自动背光LCD显示屏

•在电气噪声环境下，噪声滤波器有效抑制高达3mA的噪音

•高达3000m的高海拔作业，同时维持CATIV 600 V电压

•旋转开关操作简单，直观现场操作

•现场可更换电池

•锁定测试导线提供额外安全性

•3mA短路电流具有独特的*大功率规定技术，确保了*大传输任何负载，直到达到选定电压

•5%的准确率，5kV电阻高达1TΩ，确保了*大限度的精度

•日期和时间标记测试结果降低了结果解释中的误差风险

MIT525绝缘电阻测试仪应用：

•设备设计用于高压电气设备绝缘测试

•宽电压范围也允许低压设备测试

•发电机，电动机，变压器，电缆和开关全都需要有效的维修。仪器的测试技术提供了有价值的诊断信息

•高压电力电缆和高压总线

•大型电机/发电机绕组

•线路和变电站变压器

MIT525可进行现场测试，步进电压测试，介质放电试验，和ramp试验，介质吸收测试，主要应用于一下方面：

•在安装验收测试

•检查符合质量标准

•安装后常规预防/预测维护测试

•QA测试作为制造过程一部分

•诊断测试，以隔离有故障的部件进行维修

MIT525

MIT525附加特性：

•介质放电（DD），步进电压（SV）和ramp测试功能

•*存储，时间/日期戳记，屏幕返回实时时钟

•通过隔离USB（B型）（USB电缆到PC）接口下载到存储器中

•PowerDB精简版资源管理软件

•电业承办商

•测试及服务公司

•风电场和太阳能发电运营商

•发电及分销公司

•工业企业

•铁路公司

MIT525配置

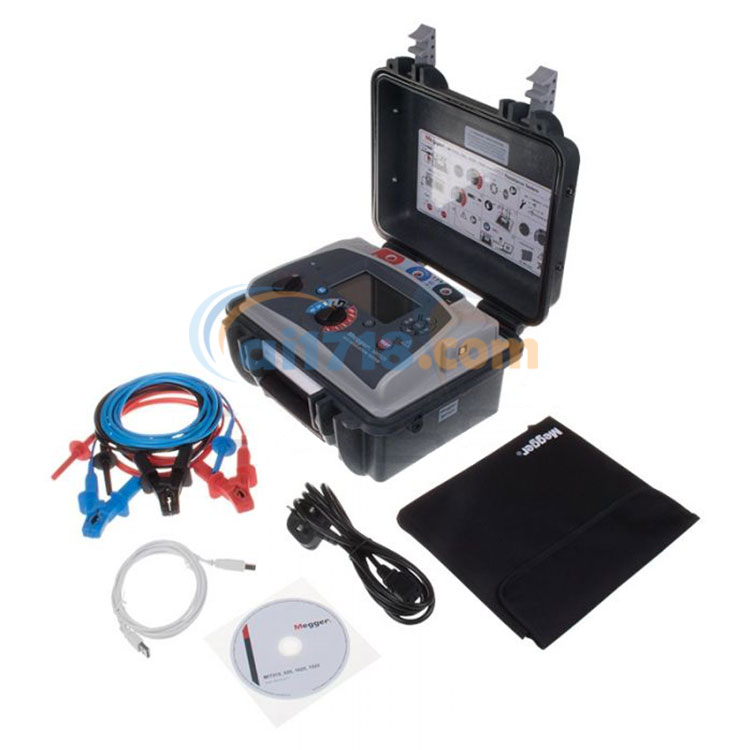

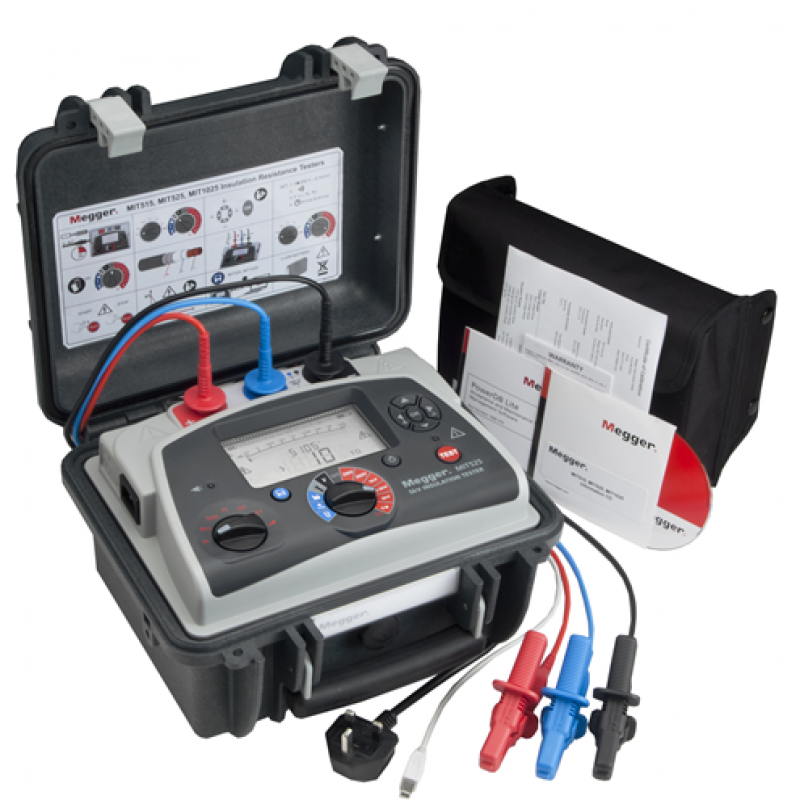

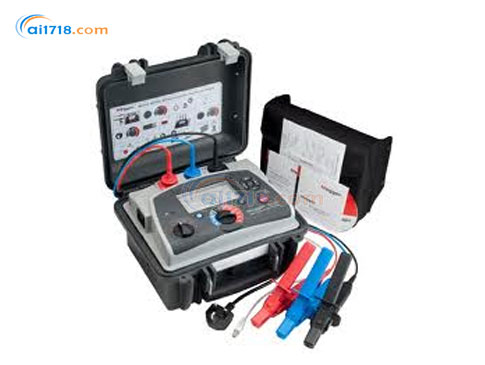

MIT525绝缘电阻测试仪配置清单：

•MIT525主机

•电源线

•USB线

•PowerDB Lite软件

•CD光盘

•3 m 测试线

•说明书
•出厂证书

订购信息
Item (Qty) Order Code	Item (Qty) Order Code
MIT515-UK 1001-935	HV test leads sest (MIT515, MIT525, MIT1025 only)
MIT515-US 1001-936	5 m leadset x 3, large insulated clips* 1002-645
MIT515-EU 1001-937	8 m leadset x 3, large insulated clips 1002-646
MIT515-AU 1001-938	10 m leadset x 3, large insulated clips 1002-647
MIT525-UK 1001-939	15 m leadset x 3, large insulated clips 1002-648
MIT525-US 1001-940	5 m leadset x 3, medium insulated clips* 1002-641
MIT525-EU 1001-941	8 m leadset x 3, medium insulated clips 1002-642
MIT525-AU 1001-942	10 m leadset x 3, medium insulated clips 1002-643
MIT1025-UK 1001-943	15 m leadset x 3, medium insulated clips 1002-644
MIT1025-US 1001-944	3 m leadset x 3, bare compact clips 8101-181
MIT1025-EU 1001-945	8 m leadset x 3, bare compact clips 8101-182
MIT1025-AU 1001-946	15 m leadset x 3, compact bare clips 8101-183
MIT1525-UK 1002-907	* These test leads may also be supplied in non-standard lengths to suit a particular application / requirement. Please contact Megger for a quotation, minimum order quantities may apply.
MIT1525-US 1002-909	Screened HV test lead sets (MIT515, MIT525, MIT1025 only)
MIT1525-EU 1002-908	3 m, 5 kV screened un-insulated small clips 6220-835
MIT1525-AU 1002-910	15 m, 5 kV screened un-insulated small clips 6311-080
Included Accessories	3 m, 10 kV screened un-insulated small clips 6220-834
Power lead USB cable Download & Database Software software Product Information CD	10 m, 10 kV screened un-insulated small clips 6220-861
Included Accessories 5 kV, 10 kV, 15kV	15 m, 10 kV screened un-insulated small clips 6220-833
3 m leadset x 3, medium insulated clips 1002-531	Other
3 m leadset x 3, large insulated clips (MIT1025 only) 1002-534	CB101, 5 kV Calibration Box 6311-077
3m leadset x 3, large 15 kV insulated clips	Calibration Certificate - CB101 1000-113
(MIT1525 only) 1002-949	UKAS calibration Certificate CB101 1000-047
Optional Accessories 1 kV test lead sets (MIT515, MIT525, MIT1025 only)
Fused test probe and clip lead set 1002-913
Control circuit test lead set 6220-822

MIT525 5kV绝缘电阻测试仪电气规格
输入电压范围：	85-265 V rms, 50/60 Hz, 60 VA
电池：	11.1 V, 5.2 A 小时, 符合 IEC62133:2003
电池寿命	在5kV电压，负载电阻100MΩ时，通常可以连续持续6个小时
电池充电时间：	深度放电2.5小时正常放电2小时
30分钟。快速充电：	5 kV, 100 MΩ，1小时操作。
测试电压
MIT515，MIT525：	250 V, 500 V, 1000 V, 2500 V, 5000 V
MIT1025：	500 V, 1000 V, 2500 V, 5000 V, 10000 V
用户自定义测试电压：
MIT515，MIT525	100V到1kV，步长为10V。 1kV到5kV，步长为25V。
MIT1025 精度（23℃）：	5kV到10kV，步长为25V。
MIT515，MIT525	±5％至1 TΩ，±20％至10 TΩ
MIT1025	±5% 至2 TΩ，±20%至20 TΩ
防护：	2％误差防护，500 KΩ漏电，100 MΩ负载
显示范围模拟：	100 kΩ到10 TΩ
显示范围数字：
MIT515，MIT525	10 KΩ到10 TΩ
MIT1025	10 KΩ到20 TΩ
短路电流：	额定3 mA，所有负载*大。功率优于许多5 mA测试仪器
绝缘报*：	100 kΩ到1 GΩ
电容充电：
MIT515，MIT525	在3 mA 到 5 kV，<3 s/μF
MIT1025	在 3 mA到10 kV，<5 s/μF
电容放电：
MIT515，MIT525	从5000 V至50 V，<250 ms/μF放电
MIT1025	从10000 V 到50 V，<500 ms/μF放电
电容范围（500 V以上）：	10 nF至25μF（取决于测量电压）
电容精度（23℃）：	±10% ±5 nF
输出电压精度（>200 V，0°C至30°C）	在1GΩ时，+4％，-0％，±10 V额定测试电压
电流测量范围：	0.01 nA 到6 mA
电流测量精度（23℃）：	在所有电压，±5％±0.2 nA
抗干扰： MIT515，MIT525	每250 V，电流是1 mA，*大高达3 mA
MIT1025	每600 V，电流是1 mA，*大高达3 mA
电压表范围：	30 V至660 V ac 或 dc， 50/60 Hz
电压表精度：	±3%, ±3 V
定时范围：	多至99分钟，15秒的小设定值
存储容量：	每5秒钟5½小时的连续记录。或33条PI测试记录或350条IR测试记录
测试制度：
MIT515	IR, IR(t), DAR, PI
MIT525，MIT1025	IR, IR(t), DAR, PI, SV, DD, ramp test
接口：	USB B型（设备）
实时输出：	USB接口，1个读数/秒（电压，电流和电阻）
环境条件
海拔高度：	3000米，CAT等级保持> 2000米* *测试导线连接
工作温度	-20°C至50°C
存储温度：	-25℃至65℃
湿度：	在40°C ，90％RH（非冷凝）
防护等级：	IP65（盖子封闭），IP40（盖子打开）
通常规格
安全性：	符合IEC61010-1，CATIV600 V要求
电磁兼容性：	符合IEC61326-1要求
尺寸：	长315mmx宽285mmx高181mm
重量：	4.5 kg

项目（数量）	产品编号
MIT515-UK	1001-935
MIT515-US	1001-936
MIT515-EU	1001-937
MIT515-AU	1001-938
MIT525-UK	1001-939
MIT525-US	1001-940
MIT525-EU	1001-941
MIT525-AU	1001-942
MIT1025-UK	1001-943
MIT1025-US	1001-944
MIT1025-EU	1001-945
MIT1025-AU	1001-946
随附配件
用户指南CD
电源导线
3米导线组×3，介质绝缘夹	1002-531
3米导线组×3，大型绝缘夹（仅MIT1025）	1002-534
包括配件（MIT525，MIT1025）
USB电缆	25970-041
PowerDB精简版软件
可选配件
高压测试导线组
3m导线组×3，介质绝缘夹	1002-531
3m导线组×3，大型绝缘夹	1002-534
3m导线组×3，裸露夹	8101-181
8m导线组×3，裸露夹	8101-182
15m导线组×3，裸露夹	8101-183
屏蔽高压测试导线组
3m，5kV屏蔽非绝缘小夹子	6220-835
15m，5kV屏蔽非绝缘小夹子	6311-080
3m，10kV非绝缘屏蔽小夹子	6220-834
10m，10kV非绝缘屏蔽小夹子	6220-861
15m，10kV非绝缘屏蔽小夹子	6220-833
其它
CB101，5kV校准箱	6311-077
校准证书 - CB101	1000-113
UKAS校准证书CB101	1000-047
MIT515, MIT525, MIT1025, MIT1525 绝缘电阻测试仪说明文档
