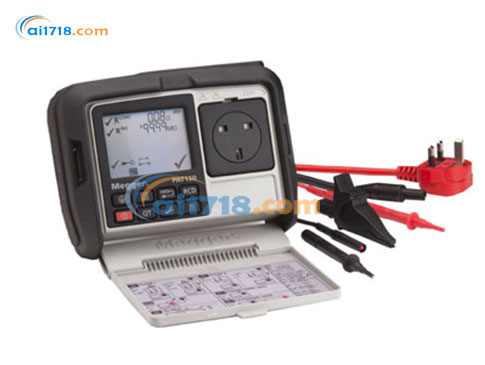

美国MEGGER PAT150R手持便携式电气设备测试仪由爱仪器仪表网代理，PAT150R能够在各种环境下如办公室、商店或营业网点完成简单、快速和安全的测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PAT150R手持便携式电气设备测试仪简介：
PAT100 系列手持式便携式电器测试仪可在办公室、商店和商业场所等各类环境中进行简单、快速的安全测试，非常适合培训组织使用，其学习成本低且功能强大可靠。该系列仪器采用橡胶铠装外壳，并配备硬化防刮玻璃，十分坚固耐用。仪器由电池供电，特别适用于那些没有电源供应、不方便使用电源或使用电源不安全的场所，如建筑工地和仓库。PAT100 系列符合英国和欧洲所有电气安全测试要求。

PAT150R手持便携式电气设备测试仪特点：
•使用勾/叉表明合格/不合格的简单测试
•提供可充电电池供电选项
•250V绝缘和泄露测试功能，可用于安全的绝缘测试以及带浪涌保护的电器测试
•可测试便携式或固定式电器设备
•10mA和30mA便携式漏电开关测试（PAT150）
•合格阀值可调（PAT150）
•替代电源或主电源泄露测试（PAT150）
•坚固的橡胶的护套、一体式盒盖、坚实的防刮伤显示屏

连续性测试
•PAT150R可用于测试 I 类设备的所有金属部位是否已正确地连接到保护导体上。
•PAT150R采用 200 mA 双向直流测试电流，符合国际规范的要求。此测试能够安全地测试那些可能被大电流损坏的设备。

绝缘测试
•PAT150R用于测试导体之间或导体对地的绝缘。此测试通常在500 V直流电压下进行。 PAT150R可在更低 0.5 Mohm 时保持必要的输出电压值。
•PAT150R提供额外的 250 V 直流绝缘测试电压，以适用于IT设备、具有浪涌保护功能的设备或插线板的测试，或者所有不需要使用 500 V 测试电压的场合。

替代法泄漏电流测试
•替代法泄漏电流测试可以测量交流泄露电流，这个电流与直流电压下的测试结果有很大的差异。
•替代法漏电测试通常在小于 40 V 交流电压下进行，不需要使用主电源。
•替代法泄漏电流测试用于测量保护导体电流和接触电流，作为对绝缘测试的补充，或用在绝缘测试可能会损坏设备的场合。
•替代法泄漏电流测试不会启动设备，因此可以用在测试状态下不应启动设备的场合。

便携漏电保护开关 (RCD) 测试 (PRCD)
•PAT150R可以使用PAT150进行便携式 RCD 的测试。不需要找一个没有RCD 保护的电路，因为PAT150对 RCD 测试时不会使其跳闸。
•PAT150R能够对 10mA 和 30mA 的 RCD 进行断路时间和手动测试按键功能测试。

独立的超低压 (SELV) 电源
•国际法规要求对 SELV 电源进行测试，以便确保其输出电压不会超过低压系统的要求中规定的更大限值。 PAT150能够使用 50V 交流电压进行测试，并指示 SELV 合格或不合格。

差动泄漏电流（保护电流）测试、接触电流测试和运行测试
•PAT150能够对由主电源供电的设备进行泄漏电流测试。这种测试方法的优点是测试设备会在测试序列进行时运行。

电池寿命
•PAT120和PAT150使用AA碱性电池或镍氢电池。如果每天测试120个设备，电池寿命通常为4天。

•PAT150R配备可充电的镍氢电池。

产品型号 / 地区	英国		德国		荷兰	西班牙	比利时		法国	比利时	波兰		瑞士		澳大利亚	新西兰
	PAT120	PAT150	PAT120	PAT150	PAT120	PAT150	PAT120	PAT150	PAT120	PAT150	PAT120	PAT150	PAT120	PAT150	PAT150	PAT150
接口类型
市电测试插座	BS1363 标准		CEE 7/4 德标（Schuko）				CEE 7/5 法标		瑞士 SEV 1011 标准		AS/NZS 3112 标准（15A）
供电方式
AA 碱性电池 / 镍氢电池	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
可充电（PAT150R）*		支持		支持		支持		支持		支持		支持		支持	支持	支持
测试功能
保护接地电阻测试	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
250V 绝缘测试	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
500V 绝缘测试	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
线缆测试	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
带电保护导体电流测试		支持		支持		支持		支持		支持		支持		支持	支持	支持
带电接触电流测试		支持		支持		支持		支持		支持		支持		支持	支持	支持
替代泄漏测试	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
功能测试（带电泄漏测试的一部分）		支持		支持		支持		支持		支持		支持		支持	支持	支持
10mA 便携式剩余电流装置（PRCD）测试		支持		支持		支持		支持		支持		支持		支持	支持	支持
30mA 便携式剩余电流装置（PRCD）测试		支持		支持		支持		支持		支持		支持		支持	支持	支持
安全特低电压（SELV）电压测试		支持		支持		支持		支持		支持		支持		支持	支持	支持
导线电阻调零		支持		支持		支持		支持		支持		支持		支持	支持	支持
功能按键
I 类设备测试键	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
II 类设备测试键	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
导线 / 线缆测试键	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
便携式剩余电流装置（PRCD）测试键		支持		支持		支持		支持		支持		支持		支持	支持	支持
单项测试键		支持		支持		支持		支持		支持		支持		支持	支持	支持
LCD 背光键	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
设置键		支持		支持		支持		支持		支持		支持		支持	支持	支持
电源开关键	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
标准配件
4 米插头导线探头 + 鳄鱼夹	1 套	2 套	1 套	2 套	1 套	2 套	1 套	2 套	1 套	2 套	1 套	2 套	1 套	2 套	2 套	2 套
延长线适配器	BS1363 标准		IEC 83:1975 标准 C 1b 型				SN SEV 1011 标准				AS/NZS 3112:2000 标准
交流充电器适配器（ * PAT150R）
市电电源线
便携箱

PAT100系列订购信息

描述	订购信息
	订单编码	包含的配件	订单编码
PAT150 便携式电器测试仪	1001-002	PAT150 专用描述
PAT120 便携式电器测试仪	1001-007	导通 / 接地连接导线	1001-233
PAT120 便携式电器测试仪	1001-020	连续性测试导线	1005-075
PAT150 便携式电器测试仪	1001-025	安全特低电压（SELV）/ 市电电压测试导线（红色，1 根）	1005-077
PAT150 便携式电器测试仪	1001-030	市电插头测试导线
PAT150 便携式电器测试仪	1001-035	内含配件 - * PAT150
PAT150 便携式电器测试仪	1001-040	多国通用交流市电充电器	1003-436
PAT150 便携式电器测试仪	1001-045	额外配件（需另购）
PAT150 便携式电器测试仪	1001-050	IEC C6-C13 插头适配器	1001-232
PAT150 便携式电器测试仪	1001-055	110V 延长线适配器	6220-639
PAT150 便携式电器测试仪	1001-060	415V 适配器导线（4 针）转 BS1363（16A）	1000-767
PAT150 便携式电器测试仪	1001-065	415V 适配器导线（5 针）转 BS1363（16A）	1000-770
PAT150 便携式电器测试仪	1001-070	BS1363 标准延长线适配器	1001-234
PAT150 便携式电器测试仪	1001-075	德标（Schuko）延长线适配器	1001-235
PAT150 便携式电器测试仪	1001-080	澳大利亚标准延长线适配器	1001-236
PAT150 便携式电器测试仪	1001-085	瑞士标准延长线适配器	1005-081
支持：		市电插头测试导线	6231-601
适用于 PAT110 的额外配件		CEE 7/7 标准市电插头测试导线	1005-078
导通 / 接地连接导线	1001-233	AS/NZS 3112 标准市电插头测试导线	1005-080
连续性测试导线	1005-075
便携箱

PAT150R手持便携式电气设备测试仪产品规格

测试项目	详情
环境条件	工作环境温度：20°C 湿度：标称湿度
连续性测试	测试电压：开路时 + 4V dc -0% / +10% 测试电流：双向 + 200mA，接入 2Ω 负载时 - 0% + 50mA 连续性精度：电阻 0 - 19.99Ω 时，± 5% ± 3 位数字分辨率：电阻 10mΩ 显示范围：0.01 - 19.99Ω 连续性测试归零：*高 9.99Ω 测试时间：用户可在 2 秒至 20 秒之间选择，或在测试过程中选择至 180 秒
绝缘测试	测试电压：250V dc -0% / +25% 开路；500V dc -0% / +25% 开路；在 0.5MΩ 负载下≥ 500V 0% dc 短路 / 充电电流：< 2mA dc 绝缘精度：0 - 19.99MΩ 时，± 3% ± 10 位数字分辨率：0.01mA 显示范围：0.10MΩ - 99.99MΩ 测试持续时间：用户可在 2 秒至 20 秒之间选择，或在测试过程中选择至 180 秒
替代泄漏测试	泄漏电流精度：± 5% ± 3 位数字测试频率：标称电源频率 50Hz 测试电压：< 50V ac 分辨率：0.01mA 显示范围：0.10 - 19.99mA 测试持续时间：用户可在 2 秒至 5 秒之间选择，读数校正为 230V ac
差动泄漏电流测试	测试电压：标称电源电压 230V ac 测试频率：标称电源频率 50Hz 测试精度：± 5% ± 3d ± 3μA/A 分辨率：0.01mA 显示范围：0.10 - 19.99mA 测试持续时间：用户可在 2 秒至 5 秒之间选择
接触电流测试	测试电压：标称电源 230V ac 测试频率：标称电源 50Hz 测试精度：± 5% ± 3 位数字分辨率：0.01mA 显示范围：0.10 - 3.99mA 测试持续时间：用户可在 2 秒至 5 秒之间选择
SELV 设备测试	测试电压：0 - 300V ac 测试精度：± 3% ± 3 位数字分辨率：0.1V ac 显示范围：0.1 - 300V ac 可检测极性情况：5V 导线正常、相线 / 中性线短路、相线 / 中性线反接、相线 / 中性线开路
延长线测试	-
机械性能	-
电池相关	电池寿命：使用 3400mAh 碱性电池可进行超过 1000 次完整的 I 类测试电源电压：碱性 AA LR6 电池为 12V dc；NiMH AA LR6 电池为 9.6V dc 电池类型：AA 碱性 / NiMH
便携式 RCD 测试	测试电压：标称电源 230V 50Hz 测试电流精度：+2% 至 + 8%（1 x I，5 x I）跳闸时间精度：± 1% ± 1ms 跳闸时间分辨率：0.01ms 显示范围：0 - 200ms（1 x I），0 - 40ms（5 x I）
重量	PAT120（仅仪器）：1150g（40.4 盎司）；运输重量：2370g（83.6 盎司） PAT150（仅仪器）：1300g（45.8 盎司）；运输重量：2795g（98.6 盎司） PAT150R（仅仪器）：1300g（45.8 盎司）；运输重量：2975g（104.9 盎司）
尺寸	仪器尺寸（含外壳）：203mm（长）x 148mm（宽）x 78mm（高）（8 x 5.7 x 3.2 英寸）仪器尺寸（含包装）：456mm（长）x 178mm（宽）x 89mm（高）（18 x 7.1 x 3.5 英寸）
主电源测试	测试电压：40 - 300V ac 测试精度：± 3% ± 3 位数字分辨率：0.1V ac 显示范围：40 - 300V ac 频率测量范围：50Hz
电路测试	测试电压：5V 测试频率：标称电源 50Hz 测试电流：短路电流 < 100mA
安全标准	仪器设计符合 IEC 61010 - 1: 2012 标准测试线设计符合 IEC 61010 - 031: 2005 标准 PAT150 - 对地 300V，II 类，电源保险丝保护至 250V rms ac
电磁兼容性	设计符合 IEC 61326 - 1: 2006 和 IEC 61326 - 2 - 2: 2005 标准
保险丝	（用户可更换）英国 PAT150 变体型号配有电源插头保险丝，为 100mA、250V、5 x 20mm 的 HBC 保险丝
