美国MEGGER PAT450便携式电气设备测试仪由爱仪器仪表网代理，PAT450提供了高层次的方便性，通过使用板载测试结果来加速测试进程。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PAT450便携式电气设备测试仪简介：
•PAT450是Megger公司新一代提供数据下载功能的便携式电器测试仪。能按照新的规程要求完成对便携式电器设备的测试。
•PAT450旗舰版包含PAT420和PAT410的所有功能，并能进行1.5 kV和3 kV高压绝缘测试，是租赁和维修公司的理想选择。
•PAT450拥有较高的占空比，可全天候运行，适用于需要快速完成测试的场合，且仪器易于使用。
•PAT450具有独特的快速重启功能，从一个地方移动到另一个地方时时，它会瞬间恢复断电时的界面。这样*显著的节省了时间，因此，仪器可以在每天进行更多的测试。
•USB通信可以方便地把资料下载到USB存储器。仪器本身带有10000个数据的存储器，可以不间断地进行连续的测试，从而提高了效率。大型的标准键盘可以快速地完成数据输入工作。测试数据与PowerSuite®软件兼容，可生成的认证书。所有的产品都可选配条形码扫描仪和热敏条形码打印机，这些设备都可通过USB端口操作。所打印的标签耐用，稳定而且容易获得。
•PAT450可在工业、商业和住宅的230 V和110 V供电电压下使用。
•5个热键可以直接访问常用功能，加快了功能选择的速度，从而提高了生产率，时间*是金钱。可使用标准化测试组和用户自定义的测试组，进行快速、灵活的产品测试。
•PAT450能够进行的测试包括250 V和500 V绝缘测试；200 mA、10 A和25 A导体结点测试；差动漏电流测试、接触漏电流测试和替代法漏电流测试；伏安测试；便携式漏电开关跳闸测试；防雷和防漏电拖线板测试。漏电开关测试目前在英国是一种强制的测试。

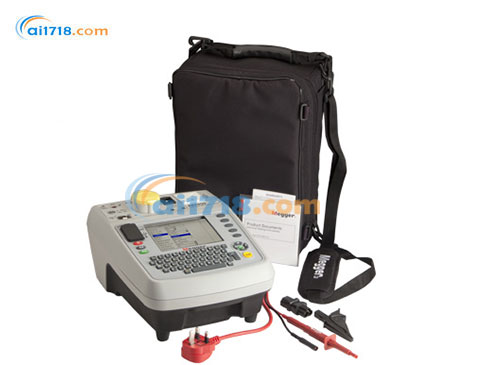

•PAT450标配有带接地功能的绝缘测试线、230 V拖线板的适配器、充电器以及方便放置仪器和导线的便携箱。所有仪器都配有数据下载管理软件，可以把存储的数据转换成可在Excel里读取的CSV文件。

PAT450便携式电气设备测试仪特点：
•大内存延长用户工作时间
•连续性操作，无需冷却
•即时重启
•软键盘加速测试进程
•全部PAT测试，包括RCD测试
•系列中很多产的测试仪

PAT450便携式电气设备测试仪应用：
•房东、雇主或物业持有者都有责任保证所拥有的设施的安全性，并确保对其进行定期的电气测试。这可以由电气承包商、的PAT机构、维护部门或物业公司来完成。
•PAT450适用于酒店、公共设施、学校、商店、影院、银行、饭店、工厂等地方便携式电器的测试。这些地方可能会有大量的测试需求，并需要*的数据记录，从而需要测试仪带有内部存储功能以及数据管理软件。

•PAT450比较适合设备租赁公司，因为设备在出租前都需要经过测试；也适合维修工作室进行高压绝缘测试。

检测类型
接地连续性测试
用于验证接地类（I 类）电器外露金属部件的接地完整性。检测时，25A 检测电流通过远程探头输入，再经由电源插头的接地引脚返回。
接地连续性测试可选择 10A 或 25A 检测电流；若检测对象为敏感电子设备，高电流可能导致设备损坏，此时可选择 200mA 检测电流。
绝缘测试
用于检测设备导体与接地之间的绝缘状态，测试电压为 500V 直流：检测时将火线和零线短接，在短接端与接地引脚之间施加测试电压。对于无接地连接的电器（II 类），需使用远程探头接触设备外壳的任意位置进行检测。
若 500V 测试电压可能损坏敏感设备，PAT450 提供多种替代方式验证绝缘完整性：可选择 250V 直流的较低测试电压，也可执行接触电流测试或替代泄漏电流测试。
接触电流测试
该测试模拟设备正常使用状态，在额定供电电压下为设备供电，同时显示流经接地导体的电流。对于 II 类设备，需使用远程探头接触其所有可触及的导电部件。
差分泄漏电流测试
与接触电流测试原理类似，在设备运行过程中，测量火线与零线之间的电流差值。
替代泄漏电流测试
该测试的操作方式与绝缘测试相同，即在接地导体与短接的火线 / 零线之间进行检测。对于 II 类设备，需使用远程探头接触设备所有可触及的导电部件。
检测时施加交流电压（额定值为 40V，频率与供电频率一致），并测量泄漏电流。由于测试频率与设备实际使用时的供电频率相同，因此泄漏路径的阻抗与设备正常运行时的阻抗一致。
带载功能测试
这是一项功能性检测，用于验证设备是否能正常工作。检测时在设备运行状态下施加供电电压，同时显示视在功率（VA 值），作为额外依据确认设备的实际电流消耗是否符合预期。
延长线与 IEC 电源线测试
除执行标准的绝缘测试和接地连续性测试外，还需额外进行极性测试，以确保导线接线正确。
耐压 / 闪络测试
当应用场景要求进行耐压 / 闪络测试时，通过探头向设备所有外露导电部件施加高电压，同时监测短接的火线 / 零线与探头之间的泄漏电流，若发生电气击穿则会发出提示。对于 I 类设备，测试电压为 1.5kV 交流；对于 II 类设备，测试电压为 3kV 交流。

PAT450订购信息

产品 / 配件	型号	产品 / 配件	型号
PAT450-US 主机	1000-956	可选配件	-
随附配件	-	电器条形码标签（1-1000 张）	6121-483
印刷版快速入门指南	-	1000 张 / 卷不合格（FAIL）测试标签	1001-227
CD 版完整用户指南	-	1000 张 / 卷合格（PASS）测试标签	1000-971
校准证书	-	PAT 配件袋	2001-044
连续性 / 接地连续性导线 + 探头（黑色）	2000-870	PAT 测试证书册	1001-299
延长线适配器	2001-290	屏幕保护膜（2 片装）	1002-572
3.0kV 3.5mA 耐压测试导线（红色）	5310-401	-	-
带导线 / 文件袋的便携箱	2000-962	注：PAT450 可兼容 Brother™ P-touch® 2430PC 打印机	-
IEC C6-C13 插头适配器（3 路 5A 电源）	2000-551	-	-
屏幕保护膜	-	-	-

PAT450便携式电气设备测试仪产品规格

项目	详情
电源范围	PAT410：230 V ± 10% @ 50/60 Hz PAT420、PAT450：110 V ± 10% + 110 V ±10% @ 50/60 HZ
接地连接测试（10A 和 25A，PAT410 除外）	开路电压：9 V a.c. ± 10% ± 0.1 V（电源：230 V 50Hz）接地电阻精度：0 - 0.49Ω 时，±5% ±3 位数字；0.5 - 1.99Ω 时，±5% ±5 位数字接地电阻分辨率：0 - 1.99Ω 时为 10 mΩ 显示范围：0 - 1.99Ω
导通性测试（200mA）	测试电压：4.0 V d.c. -0% +10% 导通电阻精度：0 - 0.49Ω 时，±5% ±3 位数字；0.5 - 1.99Ω 时，±5% ±5 位数字导通电阻分辨率：1 - 19.99Ω 时为 10 mΩ 显示范围：0 - 19.99Ω
绝缘测试（250V 和 500V）	绝缘电阻精度（230V）：0 - 19.99MΩ 时，±2% ±5 位数字；20 - 99.99MΩ 时，±5% ±10 位数字绝缘电阻分辨率：0.01 MΩ 显示范围：0 - 99.99 MΩ
替代泄漏测试	测试电压和频率：40 V a.c. ±10% 标称电源频率泄漏电流精度：±5% ±5 位数字泄漏电流分辨率：0.01 mA 显示范围：0 - 19.99 mA
差动泄漏电流	测试电压：标称电源 110/230 V ac 测试频率：标称电源 50/60 Hz 差动泄漏电流精度：1.0mA - 9.99mA 时，±5% ± 0.05mA；0.1mA - 0.99mA 时，±5% ± 0.1mA 分辨率：0.01 mA 显示 / 测量范围：0.10mA - 19.99mA 测试持续时间：用户可在 1 秒 - 10 秒 + ∞ 之间选择读数校正为 230 V + 10% 或 110 V + 10% ac
接触电流测试	测试电压和频率：标称电源接触电流精度：±5% ±5 位数字接触电流分辨率：0.01 mA 显示范围：0 - 10 mA
运行测试	测试电压和频率：标称电源 VA 额定值：230V 时为 3700 VA；110V 时为 1800 VA VA 精度：0 - 99 VA 时，±5% ±10 位数字；100 VA - 999 VA 时，±5% ±50 位数字；1000 VA - 3700 VA 时，±5% ±100 位数字分辨率：1 VA（0 - 3700 VA）显示范围：0 - 3990 VA
延长线测试	测试项目：接地连接、绝缘和极性极性测试电压：12 V 极性检查：导线正常、相线中性线短路、相线中性线反接、相线 / 中性线开路
闪络测试（PAT450）	测试电压：I 类设备为 1500 V a.c. 标称值；II 类设备为 3000 V a.c. 标称值测试电流：初级电源电压 253V 时短路电流 < 3.5 mA 击穿电流精度：±5% ±5 位数字击穿电流分辨率：0.01 mA 显示范围：0 - 3.0 mA
便携式 RCD 测试	测试电压和频率：标称电源测试电流精度： -8% 至 -2%（1/2 x I），+2% 至 +8%（1 x I，5 x I）跳闸时间精度：±1% ±5 位数字跳闸时间分辨率：0.1 ms 显示范围：0 - 1999 ms（1/2 x I），0 - 300 ms（1 x I），0 - 40 ms（5 x I）
保险丝测试	测试电压：3.3 V 提示：若保险丝正常，会发出 audible beep 提示
环境条件	工作温度：-10 至 +50 ºC 存储温度：-20 至 +60 ºC 湿度：-10 至 +30 ºC 时为 90% RH；+30 至 +50 ºC 时为 75% RH *大海拔：2000 m 防护等级：IP40
重量	PAT410（含包装）：2.7 kg（3.2 kg） PAT420（含包装）：4.4 kg（4.9 kg） PAT450（含包装）：5.0 kg（5.5 kg）
尺寸	PAT410：145（高）x 255（宽）x 320（长）mm PAT420 & PAT450：180（高）x 255（宽）x 320（长）mm 包装尺寸：210（高）x 280（宽）x 390（长）mm
安全标准	符合 IEC 61010 - 1: CAT II 300V 标准
电磁兼容性	符合 IEC 61326 - 1: 2006、IEC 61326 - 2 - 2: 2005 标准
