美国MEGGER PAT420便携式电气设备测试仪-爱仪器仪表网

美国MEGGER PAT420便携式电气设备测试仪由爱仪器仪表网代理，PAT420提供三种测量电流，200 mA、10 A和25 A，以及230V和110V电压操作。适用于那些全职的工业或商业PAT测试者。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PAT420便携式电气设备测试仪简介：
•PAT420提供三种测量电流，200 mA、10 A和25 A，以及230V和110V电压操作。适用于那些全职的工业或商业PAT测试者。
•PAT400系列是Megger公司新一代提供数据下载功能的便携式电器测试仪。能按照*新的规程要求完成对便携式电器设备的测试。
•PAT420提供与PAT410相同的存储和下载功能，能够在110 V系统中操作，并拥有10 A和25A的低阻测试功能。
•PAT420拥有较高的占空比，可全天候运行，适用于需要快速完成测试的场合，且仪器易于使用。
•PAT420具有独特的快速重启功能，从一个地方移动到另一个地方时时，它会瞬间恢复断电时的界面。这样*显著的节省了时间，因此，仪器可以在每天进行更多的测试。
•USB通信可以方便地把资料下载到USB存储器。仪器本身带有10000个数据的存储器，可以不间断地进行连续的测试，从而提高了效率。大型的标准键盘可以快速地完成数据输入工作。测试数据与PowerSuite®软件兼容，可生成的认证书。所有的产品都可选配条形码扫描仪和热敏条形码打印机，这些设备都可通过USB端口操作。所打印的标签耐用，稳定而且容易获得。PAT420和PAT450可在工业，商业和住宅的230 V和110 V供电电压下使用。
•5个热键可以直接访问常用功能，加快了功能选择的速度，从而提高了生产率，时间*是金钱。可使用标准化测试组和用户自定义的测试组，进行快速、灵活的产品测试。
•PAT420能够进行的测试包括250 V和500 V绝缘测试；200 mA、10 A和25 A导体结点测试；差动漏电流测试、接触漏电流测试和替代法漏电流测试；伏安测试；便携式漏电开关跳闸测试；防雷和防漏电拖线板测试。漏电开关测试目前在英国是一种强制的测试。
•PAT420标配有带接地功能的绝缘测试线、230 V拖线板的适配器、充电器以及方便放置仪器和导线的便携箱。所有仪器都配有数据下载管理软件，可以把存储的数据转换成可在Excel里读取的CSV文件。
•Megger的PowerSuite软件可作为PAT420的补充，用于管理数据库以及为各种客户提供的电子认证证书。

PAT420便携式电气设备测试仪特点：
•10,000 组测试数据存储，可使用USB下载
•大型5.7英寸¼VGA背光全彩显示屏，可清晰地显示测试结果
•200 mA、10 A和25 A导体结点测试电流，较高的占空比可使仪器进行连续测试（PAT410仅提供200mA测试电流）
•可设定合格/不合格阀值，以便迅速发现不合格产品
•可选配条形码扫描器和打印机，从而节省输入产品序列号的时间
•可用于工业、商业或住宅区的230 V和110 V测试场合

PAT420便携式电气设备测试仪应用：
•房东、雇主或物业持有者都有责任保证所拥有的设施的安全性，并确保对其进行定期的电气测试。这可以由电气承包商、的PAT机构、维护部门或物业公司来完成。

•PAT420适用于酒店、公共设施、学校、商店、影院、银行、饭店、工厂等地方便携式电器的测试。这些地方可能会有大量的测试需求，并需要*的数据记录，从而需要测试仪带有内部存储功能以及数据管理软件。

功能项目	PAT410	PAT420	PAT450
供电电源
230V	支持	支持	支持
110V	不支持	支持	支持
电源测量	支持	支持	支持
接地连续性测试
200mA	支持	支持	支持
10A	不支持	支持	支持
25A	不支持	支持	支持
接地线调零	支持	支持	支持
250V（绝缘测试）	支持	支持	支持
500V（绝缘测试）	支持	支持	支持
替代泄漏测试
替代泄漏测试	支持	支持	支持
差分泄漏测试	支持	支持	支持
接触电流测试	支持	支持	支持
运行测试
视在功率（VA）测量	支持	支持	支持
接地连续性测试	支持	支持	支持
绝缘测试	支持	支持	支持
极性测试	支持	支持	支持
便携式剩余电流装置（RCD）测试（230V）	支持	支持	支持
耐压测试
1.5kV 和 3kV 耐压测试	不支持	不支持	支持
其他功能
轻薄便携	支持	不支持	不支持
自动测试程序	支持	支持	支持
手动测试	支持	支持	支持
保险丝检查	支持	支持	支持
彩色显示屏	支持	支持	支持
110V 测试接口	不支持	支持	支持
可配置测试时间	支持	支持	支持
可选择合格限值	支持	支持	支持
导线存储袋	支持	支持	支持
内置 10,000 条记录存储	支持	支持	支持
可下载至 USB 闪存盘	支持	支持	支持
兼容 PowerSuite 软件	支持	支持	支持

PAT400系列订购信息

产品描述	订购代码	产品描述	订购代码
PAT410-UK 测试仪	1000-745	可选附件	-
PAT420-UK 测试仪	1000-752	UKAS 认证证书	1001-285
PAT450-UK 测试仪	1000-755	110V 延长线适配器	6220-639
标配附件	-	110V 电源导线适配器	1000-766
印刷版快速入门指南	-	415V 适配器导线（4 针）转 BS1363（16A）	1000-767
CD 版完整用户指南	-	415V 适配器导线（5 针）转 BS1363（16A）	1000-770
校准证书	1001-284	USB 接口条形码阅读器	1001-047
通断 / 接地连续性测试导线	1001-233	USB 接口条形码标签打印机（Brother P700）	1005-423
BS1363 标准延长线适配器	1001-234	USB 电缆	1004-610
耐压测试导线	1007-165	条形码打印机标签补充装（墨盒）	90001-010
带导线 / 文件袋的便携箱	2000-962	设备条形码标签（1-1000 张）	6121-483
IEC C6-C13 插头适配器	1001-232	不合格（FAIL）测试标签卷（1000 张）	1001-227
-	-	合格（PASS）测试标签卷（1000 张）	1000-971
-	-	便携式电器测试（PAT）附件袋	2001-044
-	-	便携式电器测试（PAT）认证手册	1001-299
-	-	屏幕保护膜（2 片装）	1002-572

PAT420便携式电气设备测试仪产品规格

项目	详情
电源范围	PAT410：230 V ± 10% @ 50/60 Hz PAT420、PAT450：110 V ± 10% + 110 V ±10% @ 50/60 HZ
接地连接测试（10A 和 25A，PAT410 除外）	开路电压：9 V a.c. ± 10% ± 0.1 V（电源：230 V 50Hz）接地电阻精度：0 - 0.49Ω 时，±5% ±3 位数字；0.5 - 1.99Ω 时，±5% ±5 位数字接地电阻分辨率：0 - 1.99Ω 时为 10 mΩ 显示范围：0 - 1.99Ω
导通性测试（200mA）	测试电压：4.0 V d.c. -0% +10% 导通电阻精度：0 - 0.49Ω 时，±5% ±3 位数字；0.5 - 1.99Ω 时，±5% ±5 位数字导通电阻分辨率：1 - 19.99Ω 时为 10 mΩ 显示范围：0 - 19.99Ω
绝缘测试（250V 和 500V）	绝缘电阻精度（230V）：0 - 19.99MΩ 时，±2% ±5 位数字；20 - 99.99MΩ 时，±5% ±10 位数字绝缘电阻分辨率：0.01 MΩ 显示范围：0 - 99.99 MΩ
替代泄漏测试	测试电压和频率：40 V a.c. ±10% 标称电源频率泄漏电流精度：±5% ±5 位数字泄漏电流分辨率：0.01 mA 显示范围：0 - 19.99 mA
差动泄漏电流	测试电压：标称电源 110/230 V ac 测试频率：标称电源 50/60 Hz 差动泄漏电流精度：1.0mA - 9.99mA 时，±5% ± 0.05mA；0.1mA - 0.99mA 时，±5% ± 0.1mA 分辨率：0.01 mA 显示 / 测量范围：0.10mA - 19.99mA 测试持续时间：用户可在 1 秒 - 10 秒 + ∞ 之间选择读数校正为 230 V + 10% 或 110 V + 10% ac
接触电流测试	测试电压和频率：标称电源接触电流精度：±5% ±5 位数字接触电流分辨率：0.01 mA 显示范围：0 - 10 mA
运行测试	测试电压和频率：标称电源 VA 额定值：230V 时为 3700 VA；110V 时为 1800 VA VA 精度：0 - 99 VA 时，±5% ±10 位数字；100 VA - 999 VA 时，±5% ±50 位数字；1000 VA - 3700 VA 时，±5% ±100 位数字分辨率：1 VA（0 - 3700 VA）显示范围：0 - 3990 VA
延长线测试	测试项目：接地连接、绝缘和极性极性测试电压：12 V 极性检查：导线正常、相线中性线短路、相线中性线反接、相线 / 中性线开路
闪络测试（PAT450）	测试电压：I 类设备为 1500 V a.c. 标称值；II 类设备为 3000 V a.c. 标称值测试电流：初级电源电压 253V 时短路电流 < 3.5 mA 击穿电流精度：±5% ±5 位数字击穿电流分辨率：0.01 mA 显示范围：0 - 3.0 mA
便携式 RCD 测试	测试电压和频率：标称电源测试电流精度： -8% 至 -2%（1/2 x I），+2% 至 +8%（1 x I，5 x I）跳闸时间精度：±1% ±5 位数字跳闸时间分辨率：0.1 ms 显示范围：0 - 1999 ms（1/2 x I），0 - 300 ms（1 x I），0 - 40 ms（5 x I）
保险丝测试	测试电压：3.3 V 提示：若保险丝正常，会发出 audible beep 提示
环境条件	工作温度：-10 至 +50 ºC 存储温度：-20 至 +60 ºC 湿度：-10 至 +30 ºC 时为 90% RH；+30 至 +50 ºC 时为 75% RH *大海拔：2000 m 防护等级：IP40
重量	PAT410（含包装）：2.7 kg（3.2 kg） PAT420（含包装）：4.4 kg（4.9 kg） PAT450（含包装）：5.0 kg（5.5 kg）
尺寸	PAT410：145（高）x 255（宽）x 320（长）mm PAT420 & PAT450：180（高）x 255（宽）x 320（长）mm 包装尺寸：210（高）x 280（宽）x 390（长）mm
安全标准	符合 IEC 61010 - 1: CAT II 300V 标准
电磁兼容性	符合 IEC 61326 - 1: 2006、IEC 61326 - 2 - 2: 2005 标准

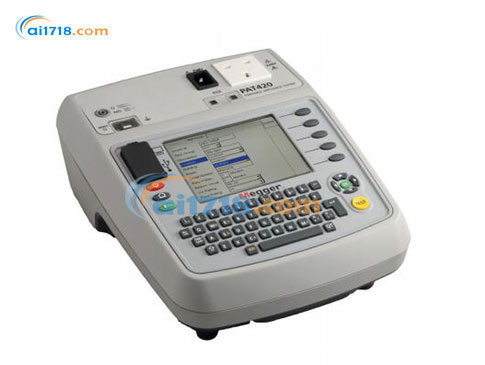

MEGGER PAT420便携式电气设备测试仪
