德国GMC PROFITEST H+E BASE充电桩测试仪-爱仪器仪表网

德国GMC PROFITEST H+E BASE充电桩测试仪由爱仪器仪表网代理，本产品用于检查带有 2 型连接插座（模式 3 充电）的充电站的功能性能。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

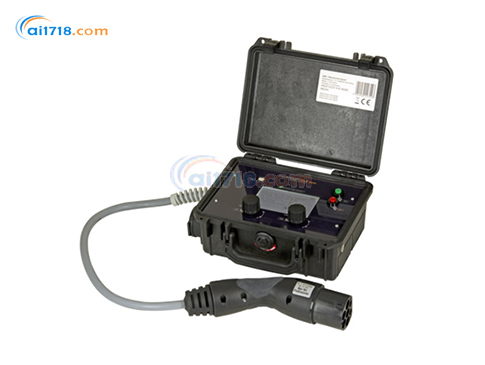

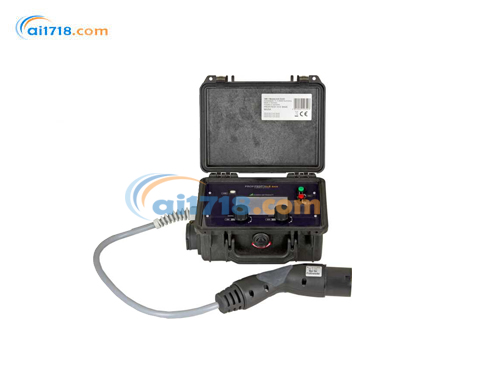

德国GMC PROFITEST H+E BASE充电桩测试仪产品简介
该测试仪器用于检查带有 2 型连接插座（模式 3 充电）的充电站的功能性能。
测试仪器连接到充电站，以便记录充电站与测试仪器之间的通信。如果充电过程无法启动，可以快速查明故障源。

产品特点
配备集成插座，可连接测试负载，不同型号参数如下：
PROFITEST H+E BASE：带接地触点的插座（230 伏，*大 13 安）
PROFITEST H+E BASE 32：工业用 CEE 插座（400 伏，*大 32 安）
机身小巧，非常适合售后服务上门作业
显示屏尺寸大，可开启背景灯
用户界面语言可选择，支持的语言包括：德语（D）、英语（GB）、法语（F）、西班牙语（E）、意大利语（I）、葡萄牙语（P）
供电方式灵活，可使用两节 9 伏（可充电）方块电池或电源适配器
配备 USB 数据接口，可用于固件更新
具备电池充电状态显示与省电电路：
电池充电状态通过 6 个递进式分段指示灯显示
若 10 分钟内未操作任何旋转开关，设备将自动关机；30 秒后，显示屏背光将自动关闭

应用领域
该测试仪适用于检测电动汽车充电站（3 模式充电）的功能性能，不同型号适用的充电接口类型如下：
PROFITEST H+E BASE、H+E BASE 32、H+E BASE C：适用于 2 型接口
PROFITEST H+E BASE C：额外适用于 1 型接口
使用时，需将测试仪连接到充电站，以记录充电站与测试仪之间的通信情况。若充电过程无法启动，可借助该仪器快速定位故障源。其应用范围涵盖研发（R&D）与售后服务领域。

供货范围
1 台 PROFITEST H+E BASE、H+E BASE 32 或 H+E BASE C 测试仪
2 节 9 伏方块电池
1 个 12 伏电源适配器
1 套操作说明书

订购信息

产品说明	型号	产品编号
电动汽车充电站测试仪（含 2 型接口插座与插头、带接地触点的插座）	PROFITEST H+E BASE	M525A
电动汽车充电站测试仪（含 2 型接口插座、CEE 工业插座）	PROFITEST H+E BASE 32	M525C
电动汽车充电站测试仪（含 1 型与 2 型接口插座）	PROFITEST H+E BASE C	M525D

德国GMC PROFITEST H+E BASE充电桩测试仪产品规格

诊断信息

测量参数	设置
L1、L2、L3 相位	通 / 断
相序	顺时针（CW）/ 逆时针（CCW）
合成充电电流（通过占空比评估得出）	单位：安（A）
脉冲宽度调制（PWM）信号	-
频率	单位：赫兹（Hz）（设定值 = 1 千赫兹）
占空比（脉冲宽度调制模式下）	单位：%
上限电压	3、6、9、12 伏（V）
下限电压	-12 伏（V）

技术参数

输入电压	频率	测试负载功率
400 伏（三相）	50 赫兹（Hz）	*大 2.9 千伏安（kVA）

环境条件

工作温度	-10°C ~ +45°C
存储温度	-25°C ~ +60°C
相对湿度	*大 80%，无冷凝

电气安全

保护等级	额定电压	测试电压	测量类别	污染等级
-	400 伏直流（DC）	500 伏直流（DC）	CAT III，300 伏（V）	2 级

型号	尺寸（宽 × 长 × 高）	重量
PROFITEST H+E BASE	200 毫米 ×240 毫米 ×115 毫米	2.35 千克
PROFITEST H+E BASE 32	340 毫米 ×410 毫米 ×170 毫米	5.35 千克
PROFITEST H+E BASE C	340 毫米 ×410 毫米 ×170 毫米	5.20 千克
