美国MEGGER PAT320便携式电器设备测试仪由爱仪器仪表网代理，PAT320是一款坚固、易用的高产出测试仪。如果您是*进入PAT测试领域或者您不想接触复杂的数据管理系统，PAT320是您不错的选择。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PAT320便携式电器设备测试仪简介：

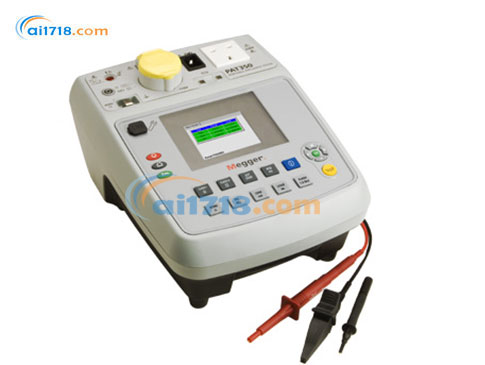

PAT300 系列是一款便于携带的台式电器测试仪，可对便携式电气设备进行安全性测试，以满足健康与安全法规要求。该系列测试仪功能全面，配备专用测试按钮，可直接进入对应测试项目。其设计目标用户为：无需测试仪具备可完全配置的客户与测试结果数据库这类复杂功能，但需要完整功能范围以对各类电气设备进行自动或手动测试的人群。
该系列包含两款产品 ——PAT320 和 PAT350。其中，PAT350 与 PAT320 功能完全一致，额外增加了耐压测试（闪络测试）功能，适用于制造业、生产车间或工具租赁店等场景。
PAT300 系列采用简易按键操作，使用便捷且直观。产品支持所有法规要求的测试项目，包括 I 类、II 类设备测试，IEC 电源线测试，延长线测试以及便携式剩余电流装置（RCD）全面测试。针对 I 类和 II 类设备测试，产品还提供自动模式：在自动模式下，测试会按照接地连续性、绝缘性能、运行状态的顺序依次进行，每个测试环节都会显示 “合格” 或 “不合格”；若某一环节测试不合格，整个测试流程将停止。
手动测试时，每项测试前都会显示参数选择界面，可选择接地测试电流、绝缘测试电压或漏电测试类型等参数。通过这些诊断按钮，可直接单独进入任意一项测试，便于在设备维修后或测试结果存疑时，单独执行某一项测试。

所有型号标配的附件包括：接地连续性与绝缘测试二合一测试线、延长线测试适配器，以及便于存放设备和测试线的便携箱。

PAT320应用场景
根据法律规定，房东、雇主或工作场所 / 公共场所的所有者，必须确保租户、员工或公众可接触到的所有电气设备均处于安全状态；而定期进行电气测试是确保设备安全的有效方式。此类测试可由电气承包商、便携式电器测试（PAT）机构、维修部门或设施管理公司执行。

PAT300 系列适用于在以下场所进行便携式电器测试：酒店、酒吧、中小学、高校、托儿所、商店、办公室、剧院、银行、餐厅、咖啡馆、体育休闲场所、电影院、工厂及理发店等。其中，PAT350 特别适用于工具租赁店（设备出租前需常规测试），除标准便携式电器测试项目外，还可执行耐压测试（闪络测试）。

PAT320特点
简易手动或自动测试
25A、10A 和 200mA 接地连续性测试
差分漏电、接触漏电及替代漏电测试
全彩色显示屏
可测试便携式剩余电流装置（RCD）和延长线
预设 I 类、II 类设备及延长线测试序列
1.5kV 和 3kV 耐压测试（闪络测试）

符合 DIN VDE 0701-0702 测试标准

PAT320 PAT350订购信息

产品描述	订购代码	产品描述	订购代码
PAT310-EU	1000-742	可选附件	-
PAT350-EU	1000-953	IEC C6-C13 插头适配器	1001-232
标配附件	-	415V 适配器线缆（4 针）转 SC（CEE7/7）（16A）	1000-768
印刷版快速入门指南	-	415V 适配器线缆（5 针）转 SC（CEE7/7）（16A）	1000-771
CD 版完整用户指南	-	1000 张 / 卷 “不合格”（FAIL）测试标签	1001-227
校准证书	-	1000 张 / 卷 “合格”（PASS）测试标签	1000-971
导通性 / 接地连续性测试线	1001-233	便携式电器测试（PAT）附件袋	2001-044
Schuko（德标）延长线测试适配器	1001-235	便携式电器测试（PAT）测试证书册	1001-299
耐压测试（闪络测试）线	5310-401	屏幕保护膜（2 片装）	1002-572
带测试线 / 文件袋的便携箱	2000-962	-	-

PAT320便携式电器设备测试仪产品规格

项目	详情
电源范围	230 V ±10% ±1 V @ 50 Hz ±10% ±0.1 Hz；在上述指定频率以外的电源上运行时，无法保证仪器精度
极性测试	测试电压：12 V dc；极性：导线正常；可检测相线中性线短路、相线中性线反接、相线 / 中性线开路
接地连续性测试（10A 和 25A）	开路电压：9 V a.c. ±10% ±0.1 V（电源：230 V 50 Hz）；接地电阻精度：0 - 0.49Ω 时，±5% ±3 位数字；0.5 - 1.99Ω 时，±5% ±5 位数字；接地电阻分辨率：0 - 1.99Ω 时为 10 mΩ；显示范围：10 - 1.99Ω
连续性测试	测试电压：4.0 V d.c. -0% +10%；电阻精度：0 - 0.49Ω 时，±5% ±3 位数字；0.5 - 19.99Ω 时，±5% ±5 位数字；电阻分辨率：1 - 19.99Ω 时为 10 mΩ；显示范围：0 - 19.99Ω
RCD 测试	测试电压和频率：标称电源；测试电流精度： -8% 至 -2%（1/2 x I），+2% 至 +8%（1 x I，5 x I）；跳闸时间精度：±1% ±5 位数字；跳闸时间分辨率：0.1 ms；显示范围：0 - 1999 ms（1/2 x I），0 - 300 ms（1 x I），0 - 40 ms（5 x I）
绝缘测试（250V 和 500V）	电阻精度（230V）：0 - 19.99 MΩ 时，±2% ±5 位数字；20 - 99.99 MΩ 时，±5% ±10 位数字；电阻分辨率：0.01 MΩ；显示范围：0 - 99.99 MΩ
替代泄漏电流测试	测试电压和频率：40 V a.c. ±10% @标称电源频率；泄漏电流精度：±5% ±5 位数字；泄漏电流分辨率：0.01 mA；显示范围：0 - 19.99 mA
泄漏电流测试	测试电压：标称电源；差动泄漏电流精度：±5% ± 5 位数字；差动泄漏电流分辨率：0.01 mA；显示范围：0 - 19.99 mA
接触电流测试	测试电压：标称电源；接触电流精度：±5% ±5 位数字；接触电流分辨率：0.01 mA；显示范围：0.00 - 10 mA
运行测试	测试电压：标称电源；VA 精度：0 - 99 VA 时，±5% ±10 位数字；100 VA - 999 VA 时，±5% ±50 位数字；1000 VA - 3700 VA 时，±5% ±100 位数字；分辨率：1 VA（0 - 3700 VA）；显示范围：0 - 3.99 KVA
闪络测试（PAT350）	测试电压：I 类设备为 1500 V a.c. 标称值；II 类设备为 3000 V a.c. 标称值；测试电流：初级电源电压 253V 时短路电流 < 3.5 mA；击穿电流精度：±5% ±5 位数字；击穿电流分辨率：0.01 mA
熔断器测试	测试电压：3.3 V；若熔断器正常，会发出 audible beep 提示
工作温度范围及湿度	-10°C 至 +50°C；-10°C 至 +30°C 时，相对湿度 90%；+30°C 至 +50°C 时，相对湿度 75%
存储温度范围及湿度	-20°C 至 +60°C；-10°C 至 +30°C 时，相对湿度 90%；+30°C 至 +50°C 时，相对湿度 75%
重量	PAT310（含包装）3.2 kg；PAT320（含包装）4.9 kg；PAT350（含包装）5.5 kg
尺寸（仪器及外壳）	PTA310：120 mm（高）x 255 mm（宽）x 320 mm（长）；PAT320：155mm（高）x 255 mm（宽）x 320 mm（长）；PAT350：155mm（高）x 255 mm（宽）x 320 mm（长）
*大海拔	2,000 m
防护等级	IP40
