美国MEGGER PAT350便携式电器设备测试仪由爱仪器仪表网代理，PAT350有额外的瞬间高电压测试功能，如果您在器件租赁公司或者服务中心工作，它将成为*。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

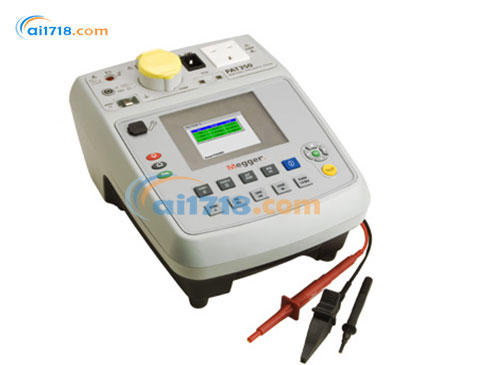

PAT350

PAT350便携式电器设备测试仪简介：
PAT300 系列是一款便于携带的台式电器测试仪，可对便携式电气设备进行安全性测试，以满足健康与安全法规要求。该系列测试仪功能全面，配备专用测试按钮，可直接进入对应测试项目。其设计目标用户为：无需测试仪具备可完全配置的客户与测试结果数据库这类复杂功能，但需要完整功能范围以对各类电气设备进行自动或手动测试的人群。
该系列包含两款产品 ——PAT320 和 PAT350。其中，PAT350 与 PAT320 功能完全一致，额外增加了耐压测试（闪络测试）功能，适用于制造业、生产车间或工具租赁店等场景。
PAT300 系列采用简易按键操作，使用便捷且直观。产品支持所有法规要求的测试项目，包括 I 类、II 类设备测试，IEC 电源线测试，延长线测试以及便携式剩余电流装置（RCD）全面测试。针对 I 类和 II 类设备测试，产品还提供自动模式：在自动模式下，测试会按照接地连续性、绝缘性能、运行状态的顺序依次进行，每个测试环节都会显示 “合格” 或 “不合格”；若某一环节测试不合格，整个测试流程将停止。
手动测试时，每项测试前都会显示参数选择界面，可选择接地测试电流、绝缘测试电压或漏电测试类型等参数。通过这些诊断按钮，可直接单独进入任意一项测试，便于在设备维修后或测试结果存疑时，单独执行某一项测试。

所有型号标配的附件包括：接地连续性与绝缘测试二合一测试线、延长线测试适配器，以及便于存放设备和测试线的便携箱。

PAT350应用场景
根据法律规定，房东、雇主或工作场所 / 公共场所的所有者，必须确保租户、员工或公众可接触到的所有电气设备均处于安全状态；而定期进行电气测试是确保设备安全的有效方式。此类测试可由电气承包商、便携式电器测试（PAT）机构、维修部门或设施管理公司执行。

PAT300 系列适用于在以下场所进行便携式电器测试：酒店、酒吧、中小学、高校、托儿所、商店、办公室、剧院、银行、餐厅、咖啡馆、体育休闲场所、电影院、工厂及理发店等。其中，PAT350 特别适用于工具租赁店（设备出租前需常规测试），除标准便携式电器测试项目外，还可执行耐压测试（闪络测试）。

PAT350特点
简易手动或自动测试
25A、10A 和 200mA 接地连续性测试
差分漏电、接触漏电及替代漏电测试
全彩色显示屏
可测试便携式剩余电流装置（RCD）和延长线
预设 I 类、II 类设备及延长线测试序列
1.5kV 和 3kV 耐压测试（闪络测试）

符合 DIN VDE 0701-0702 测试标准

PAT320 PAT350订购信息

产品描述	订购代码	产品描述	订购代码
PAT310-EU	1000-742	可选附件	-
PAT350-EU	1000-953	IEC C6-C13 插头适配器	1001-232
标配附件	-	415V 适配器线缆（4 针）转 SC（CEE7/7）（16A）	1000-768
印刷版快速入门指南	-	415V 适配器线缆（5 针）转 SC（CEE7/7）（16A）	1000-771
CD 版完整用户指南	-	1000 张 / 卷 “不合格”（FAIL）测试标签	1001-227
校准证书	-	1000 张 / 卷 “合格”（PASS）测试标签	1000-971
导通性 / 接地连续性测试线	1001-233	便携式电器测试（PAT）附件袋	2001-044
Schuko（德标）延长线测试适配器	1001-235	便携式电器测试（PAT）测试证书册	1001-299
耐压测试（闪络测试）线	5310-401	屏幕保护膜（2 片装）	1002-572
带测试线 / 文件袋的便携箱	2000-962	-	-

PAT350便携式电器设备测试仪规格

电气供电范围	测试项目：接地连续性、绝缘性能及极性测试
230V ±10% ±1V @ 50Hz ±10% ±0.1Hz	极性测试电压：12V 直流
	极性测试：测试线正常
若设备工作频率超出上述规定范围，仪器精度无法保证
接地连续性测试（10A 和 25A）	火线 - 零线短路、火线 - 零线反接
	火线 / 零线开路
开路电压：9V 交流 ±10% ±0.1V（供电：230V 50Hz）	耐压测试（闪络测试）（仅 PAT350）
接地连续性电阻精度：0~0.49Ω 范围内为 ±5% ±3 位数；0.5~1.99Ω 范围内为 ±5% ±5 位数	耐压测试电压：I 类设备额定电压 1500V 交流；II 类设备额定电压 3000V 交流
接地连续性电阻分辨率：0~1.99Ω 范围内为 10mΩ	耐压测试电流：初级供电电压为 253V 时，短路电流＜3.5mA
接地连续性测试显示范围：10mΩ~1.99Ω	耐压测试击穿电流精度：±5% ±5 位数
导通性测试	耐压测试击穿电流分辨率：0.01mA
导通性测试电压：4.0V 直流（-0%，+10%）	耐压测试击穿电流显示范围：0~3.0mA
导通性电阻精度：0~0.49Ω 范围内为 ±5% ±3 位数；0.5~19.99Ω 范围内为 ±5% ±5 位数	剩余电流装置（RCD）测试
导通性电阻分辨率：1~19.99Ω 范围内为 10mΩ	剩余电流装置（RCD）测试电压与频率：额定市电电压与频率
导通性测试显示范围：0~19.99Ω	剩余电流装置（RCD）测试电流精度：测试电流为 0.5IΔn 时，精度为 -8%~-2%；测试电流为 1IΔn、5IΔn 时，精度为 +2%~+8%
绝缘测试（250V 和 500V）	剩余电流装置（RCD）跳闸时间精度：±1% ±5 位数
绝缘电阻精度（230V 供电）：0~19.99MΩ 范围内为 ±2% ±5 位数；20~99.99MΩ 范围内为 ±5% ±10 位数	剩余电流装置（RCD）跳闸时间分辨率：0.1ms
绝缘电阻分辨率：0.01MΩ	剩余电流装置（RCD）跳闸时间显示范围：测试电流为 0.5IΔn 时，0~1999ms；测试电流为 1IΔn 时，0~300ms；测试电流为 5IΔn 时，0~40ms
绝缘电阻显示范围：0~99.99MΩ	保险丝测试
替代漏电电流测试	保险丝测试电压：3.3V
替代漏电电流测试电压与频率：40V 交流 ±10% @ 额定市电频率	保险丝测试提示：若保险丝正常，仪器发出声音提示
替代漏电电流精度：±5% ±5 位数	工作温度与湿度范围
替代漏电电流分辨率：0.01mA	工作温度：-10~+50℃
替代漏电电流显示范围：0~19.99mA	工作湿度：-10~+30℃ 环境下，相对湿度≤90%；+30~+50℃ 环境下，相对湿度≤75%
漏电电流测试	存储温度与湿度范围
漏电电流测试电压：额定市电电压	存储温度：-20~+60℃
差分漏电电流精度：±5% ±5 位数	存储湿度：-10~+30℃ 环境下，相对湿度≤90%；+30~+50℃ 环境下，相对湿度≤75%
差分漏电电流分辨率：0.01mA	重量
差分漏电电流显示范围：0~19.99mA	PAT310（含包装）：3.2kg；PAT320（含包装）：4.9kg；PAT350（含包装）：5.5kg
接触电流测试（仅 PAT350）	尺寸
接触电流测试电压：额定市电电压	仪器尺寸（高 × 宽 × 长）：PAT310 为 120mm×255mm×320mm；PAT320 为 155mm×255mm×320mm；PAT350 为 155mm×255mm×320mm
接触电流精度：±5% ±5 位数	仪器 + 便携箱尺寸（高 × 宽 × 长）：210mm×280mm×390mm
接触电流分辨率：0.01mA	*高工作海拔：2000m
接触电流显示范围：0.00~10mA	防护等级：IP40
运行测试
运行测试电压：额定市电电压
视在功率（VA）精度：0~99VA 范围内为 ±5% ±10 位数；100~999VA 范围内为 ±5% ±50 位数；1000~3700VA 范围内为 ±5% ±100 位数
视在功率（VA）分辨率：0~3700VA 范围内为 1VA
视在功率（VA）显示范围：0~3.99kVA
