美国MEGGER PAT410便携式电气设备测试仪由爱仪器仪表网代理，PAT410适用于那些在200mA电流以下的测试。小巧轻便的PAT400系列只有2.7公斤重。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

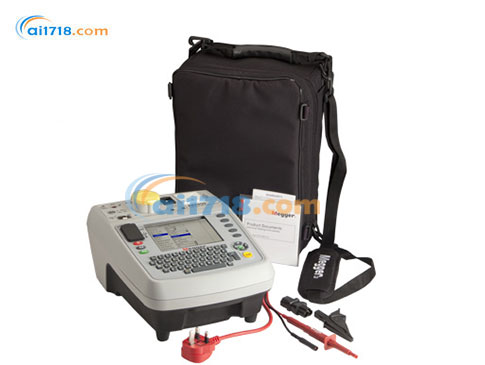

PAT410便携式电气设备测试仪

PAT410便携式电气设备测试仪简介：
PAT410 是一款仅适用于 230V 系统的便携式电器测试仪，机身轻薄。它能依据*新版电气设备在役检查和测试实践规范，对便携式电气设备进行全面测试。仪器自带 10,000 条测试结果的数据库存储容量，可通过 USB 通信将测试数据方便地下载到标准 USB 记忆棒。其配备大型 QWERTY 键盘，便于快速输入数据，且数据与 Megger PowerSuite® 软件兼容，可用于生成认证报告。此外，PAT410 还可选配条形码扫描仪和热敏条形码打印机，通过 USB 端口操作，方便记录和标识测试设备。

PAT410便携式电气设备测试仪特点：
功能全面：可进行 250V 和 500V 绝缘测试，检测电气设备的绝缘性能；200mA 接地连接 / 导通性测试，确保设备接地良好；差动、接触和替代（替换）泄漏测试，*测量泄漏电流情况；运行 VA 测试，评估设备运行功率；便携式 RCD 跳闸测试，检验漏电保护装置功能；还能对防雷和防漏电拖线板进行测试。
操作便捷：设有 5 个软键，可直接访问常用功能，加快菜单导航和测试操作速度。具备自动测试程序，减少人工操作步骤，提高测试效率；也支持手动测试模式，用户能灵活配置测试时间、选择不同电器的合格判定标准。仪器还带有保险丝检查功能，方便检测保险丝状态。
数据管理高效：拥有 10,000 组测试数据的存储能力，可连续测试而无需频繁处理数据。测试数据能导出为 Excel 兼容的 CSV 格式，或通过单独购买的软件进行全面数据库资产管理和证书生成。
显示清晰：配备 5.7 英寸 ¼VGA 背光全彩显示屏，测试过程以菜单驱动，清晰展示测试结果和操作提示。
设计实用：机身设计轻薄，重量较轻，方便携带至不同测试地点。内置测试线存储袋，便于收纳测试线；还具备快速重启功能，在不同测试地点移动时，能从拔下插头时的同一菜单瞬间重启，节省测试时间。

PAT410便携式电气设备测试仪应用：
•房东、雇主或物业持有者都有责任保证所拥有的设施的安全性，并确保对其进行定期的电气测试。这可以由电气承包商、的PAT机构、维护部门或物业公司来完成。

•PAT410适用于酒店、公共设施、学校、商店、影院、银行、饭店、工厂等地方便携式电器的测试。这些地方可能会有大量的测试需求，并需要*的数据记录，从而需要测试仪带有内部存储功能以及数据管理软件。

功能项目	PAT410	PAT420	PAT450
供电电源
230V	支持	支持	支持
110V	不支持	支持	支持
电源测量	支持	支持	支持
接地连续性测试
200mA	支持	支持	支持
10A	不支持	支持	支持
25A	不支持	支持	支持
接地线调零	支持	支持	支持
250V（绝缘测试）	支持	支持	支持
500V（绝缘测试）	支持	支持	支持
替代泄漏测试
替代泄漏测试	支持	支持	支持
差分泄漏测试	支持	支持	支持
接触电流测试	支持	支持	支持
运行测试
视在功率（VA）测量	支持	支持	支持
接地连续性测试	支持	支持	支持
绝缘测试	支持	支持	支持
极性测试	支持	支持	支持
便携式剩余电流装置（RCD）测试（230V）	支持	支持	支持
耐压测试
1.5kV 和 3kV 耐压测试	不支持	不支持	支持
其他功能
轻薄便携	支持	不支持	不支持
自动测试程序	支持	支持	支持
手动测试	支持	支持	支持
保险丝检查	支持	支持	支持
彩色显示屏	支持	支持	支持
110V 测试接口	不支持	支持	支持
可配置测试时间	支持	支持	支持
可选择合格限值	支持	支持	支持
导线存储袋	支持	支持	支持
内置 10,000 条记录存储	支持	支持	支持
可下载至 USB 闪存盘	支持	支持	支持
兼容 PowerSuite 软件	支持	支持	支持

PAT400系列订购信息

产品描述	订购代码	产品描述	订购代码
PAT410-UK 测试仪	1000-745	可选附件	-
PAT420-UK 测试仪	1000-752	UKAS 认证证书	1001-285
PAT450-UK 测试仪	1000-755	110V 延长线适配器	6220-639
标配附件	-	110V 电源导线适配器	1000-766
印刷版快速入门指南	-	415V 适配器导线（4 针）转 BS1363（16A）	1000-767
CD 版完整用户指南	-	415V 适配器导线（5 针）转 BS1363（16A）	1000-770
校准证书	1001-284	USB 接口条形码阅读器	1001-047
通断 / 接地连续性测试导线	1001-233	USB 接口条形码标签打印机（Brother P700）	1005-423
BS1363 标准延长线适配器	1001-234	USB 电缆	1004-610
耐压测试导线	1007-165	条形码打印机标签补充装（墨盒）	90001-010
带导线 / 文件袋的便携箱	2000-962	设备条形码标签（1-1000 张）	6121-483
IEC C6-C13 插头适配器	1001-232	不合格（FAIL）测试标签卷（1000 张）	1001-227
-	-	合格（PASS）测试标签卷（1000 张）	1000-971
-	-	便携式电器测试（PAT）附件袋	2001-044
-	-	便携式电器测试（PAT）认证手册	1001-299
-	-	屏幕保护膜（2 片装）	1002-572

PAT410便携式电气设备测试仪产品规格

项目	详情
电源范围	PAT410：230 V ± 10% @ 50/60 Hz PAT420、PAT450：110 V ± 10% + 110 V ±10% @ 50/60 HZ
接地连接测试（10A 和 25A，PAT410 除外）	开路电压：9 V a.c. ± 10% ± 0.1 V（电源：230 V 50Hz）接地电阻精度：0 - 0.49Ω 时，±5% ±3 位数字；0.5 - 1.99Ω 时，±5% ±5 位数字接地电阻分辨率：0 - 1.99Ω 时为 10 mΩ 显示范围：0 - 1.99Ω
导通性测试（200mA）	测试电压：4.0 V d.c. -0% +10% 导通电阻精度：0 - 0.49Ω 时，±5% ±3 位数字；0.5 - 1.99Ω 时，±5% ±5 位数字导通电阻分辨率：1 - 19.99Ω 时为 10 mΩ 显示范围：0 - 19.99Ω
绝缘测试（250V 和 500V）	绝缘电阻精度（230V）：0 - 19.99MΩ 时，±2% ±5 位数字；20 - 99.99MΩ 时，±5% ±10 位数字绝缘电阻分辨率：0.01 MΩ 显示范围：0 - 99.99 MΩ
替代泄漏测试	测试电压和频率：40 V a.c. ±10% 标称电源频率泄漏电流精度：±5% ±5 位数字泄漏电流分辨率：0.01 mA 显示范围：0 - 19.99 mA
差动泄漏电流	测试电压：标称电源 110/230 V ac 测试频率：标称电源 50/60 Hz 差动泄漏电流精度：1.0mA - 9.99mA 时，±5% ± 0.05mA；0.1mA - 0.99mA 时，±5% ± 0.1mA 分辨率：0.01 mA 显示 / 测量范围：0.10mA - 19.99mA 测试持续时间：用户可在 1 秒 - 10 秒 + ∞ 之间选择读数校正为 230 V + 10% 或 110 V + 10% ac
接触电流测试	测试电压和频率：标称电源接触电流精度：±5% ±5 位数字接触电流分辨率：0.01 mA 显示范围：0 - 10 mA
运行测试	测试电压和频率：标称电源 VA 额定值：230V 时为 3700 VA；110V 时为 1800 VA VA 精度：0 - 99 VA 时，±5% ±10 位数字；100 VA - 999 VA 时，±5% ±50 位数字；1000 VA - 3700 VA 时，±5% ±100 位数字分辨率：1 VA（0 - 3700 VA）显示范围：0 - 3990 VA
延长线测试	测试项目：接地连接、绝缘和极性极性测试电压：12 V 极性检查：导线正常、相线中性线短路、相线中性线反接、相线 / 中性线开路
闪络测试（PAT450）	测试电压：I 类设备为 1500 V a.c. 标称值；II 类设备为 3000 V a.c. 标称值测试电流：初级电源电压 253V 时短路电流 < 3.5 mA 击穿电流精度：±5% ±5 位数字击穿电流分辨率：0.01 mA 显示范围：0 - 3.0 mA
便携式 RCD 测试	测试电压和频率：标称电源测试电流精度： -8% 至 -2%（1/2 x I），+2% 至 +8%（1 x I，5 x I）跳闸时间精度：±1% ±5 位数字跳闸时间分辨率：0.1 ms 显示范围：0 - 1999 ms（1/2 x I），0 - 300 ms（1 x I），0 - 40 ms（5 x I）
保险丝测试	测试电压：3.3 V 提示：若保险丝正常，会发出 audible beep 提示
环境条件	工作温度：-10 至 +50 ºC 存储温度：-20 至 +60 ºC 湿度：-10 至 +30 ºC 时为 90% RH；+30 至 +50 ºC 时为 75% RH *大海拔：2000 m 防护等级：IP40
重量	PAT410（含包装）：2.7 kg（3.2 kg） PAT420（含包装）：4.4 kg（4.9 kg） PAT450（含包装）：5.0 kg（5.5 kg）
尺寸	PAT410：145（高）x 255（宽）x 320（长）mm PAT420 & PAT450：180（高）x 255（宽）x 320（长）mm 包装尺寸：210（高）x 280（宽）x 390（长）mm
安全标准	符合 IEC 61010 - 1: CAT II 300V 标准
电磁兼容性	符合 IEC 61326 - 1: 2006、IEC 61326 - 2 - 2: 2005 标准
